Q：配置図の自動車軌跡が読み込めません。対処方法を教えてください。

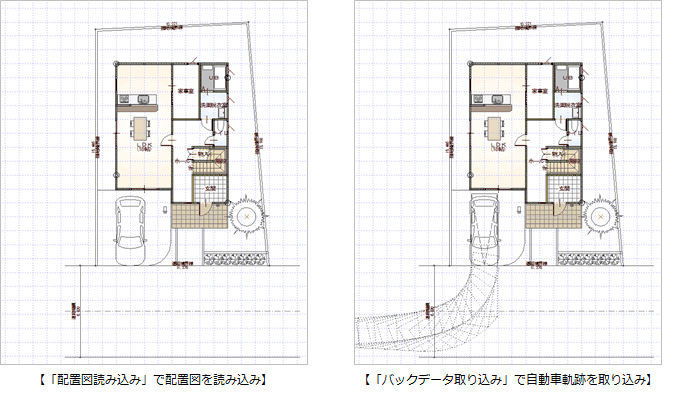

A：「読み込み」メニューの「配置図読み込み」で、自動車軌跡は読み込みの対象外です。バック図面に配置図を表示して、「ファイル」メニューの「バック図面・バックデータ」の「バックデータ取り込み」で自動車軌跡を取り込んでください。

操作方法

1. ツールバーの「バック図面表示」をクリックします。

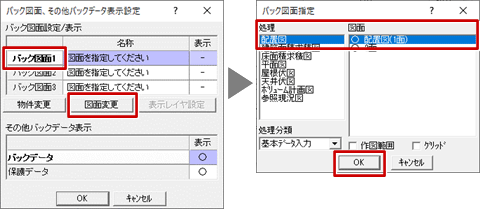

2. 「バック図面1」をクリックして「図面変更」をクリックします。
3. 「バック図面指定」ダイアログで、「配置図」の「1階」を選んで「OK」をクリックします。

4. 「バック図面、その他バックデータ表示設定」ダイアログの「OK」をクリックします。

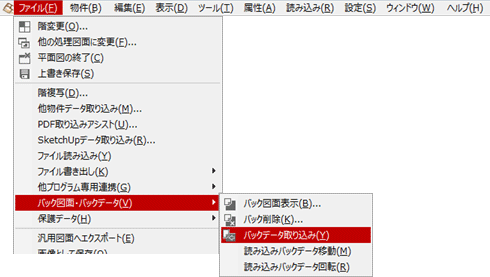

5. 「ファイル」メニューから「バック図面・バックデータ」の「バックデータ取り込み」を選びます。

6. 「バックデータ取り込み」ダイアログで、「１点」「バック図面1」がONであることを確認します。

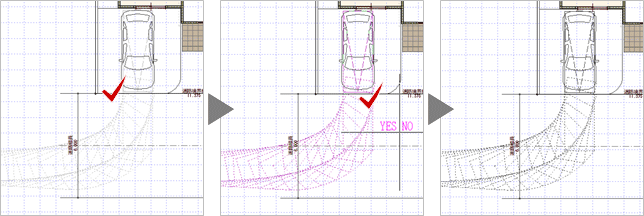

7. バック図面の自動車軌跡をクリックして、マウスの左ボタンを押します。
