| プログラム名 | 平面図 | Ver. | Ver.4 | ID | Q219160 | 更新日 | 2017/12/22 |
Q：2階平面図で「屋根伏図読み込み」を行ったのですが、1階屋根伏図の庇が読み込めません。対処方法を教えてください。

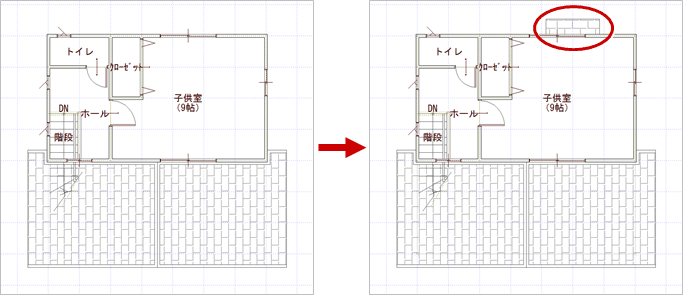

A：「屋根伏図読み込み」では、現階の庇を読み込みます。下階の庇は読み込まれません。2階平面図のバック図面に1階屋根伏図を表示して、「バックデータ取り込み」で庇を取り込んでください。
操作方法

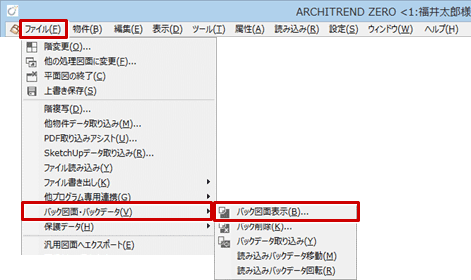

- 2階平面図の「ファイル」メニューから「バック図面・バックデータ」の「バック図面表示」を選びます。
- 「バック図面、その他バックデータ表示設定」ダイアログで、「バック図面1」を選択し「図面変更」をクリックします。
- 「バック図面指定」ダイアログで下階の屋根伏図を選択し「OK」をクリックします。
- 「バック図面、その他バックデータ表示設定」ダイアログの「OK」をクリックします。

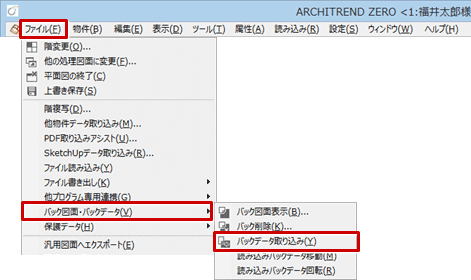

- 「ファイル」メニューから「バック図面・バックデータ」の「バックデータ取り込み」を選びます。
- バック図面に表示されているデータから取り込みたい庇をクリックし、左クリックで「YES」を選びます。
メモ

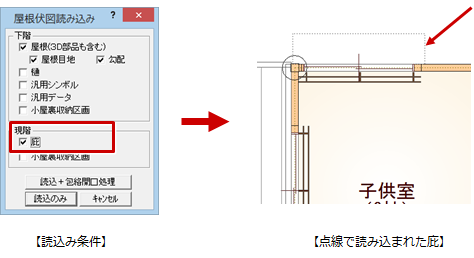

- 同一階の庇シンボルを平面図に読み込むと、庇の外郭線が点線で作図されます。
