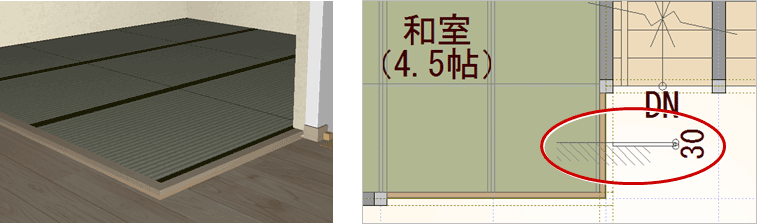

Q：床の段差を描く方法を教えてください。

A：「性能」メニューの「段差表示」で、床の段差を描くことができます。

操作方法

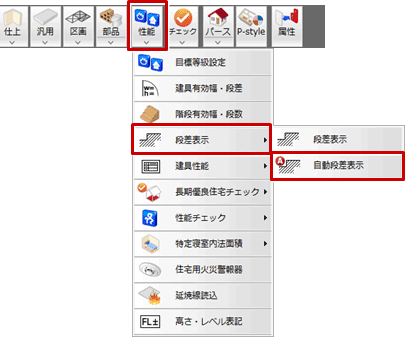

1. 「性能」メニューから「段差表示」の「自動段差表示」を選びます。

2. 「自動段差表示」ダイアログの「個別指定」をONにします。

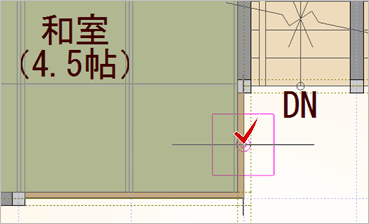

3. 表示したい段差の部屋の境界部をクリックします。

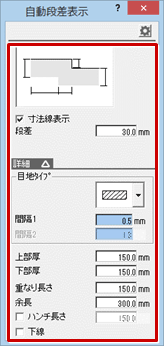

4. 「自動段差表示」ダイアログで段差表示の形状、寸法線の有無などを設定します。

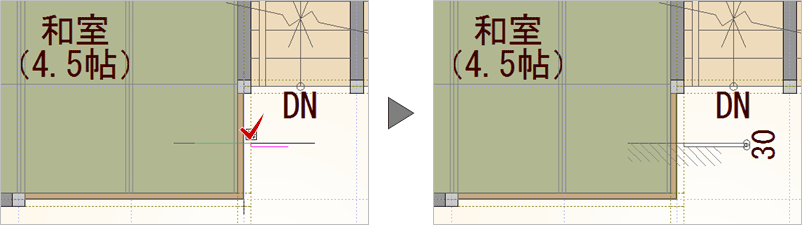

5. 段差を表示する位置をクリックします。
