| プログラム名 | 日影・天空図 | Ver. | Ver.7 | ID | Q540340 | 更新日 | 2021/05/11 |
Q：入隅道路・行き止まり道路で隅切りがある場合に、「東京方式」の考え方で天空率を検討する方法を教えてください。

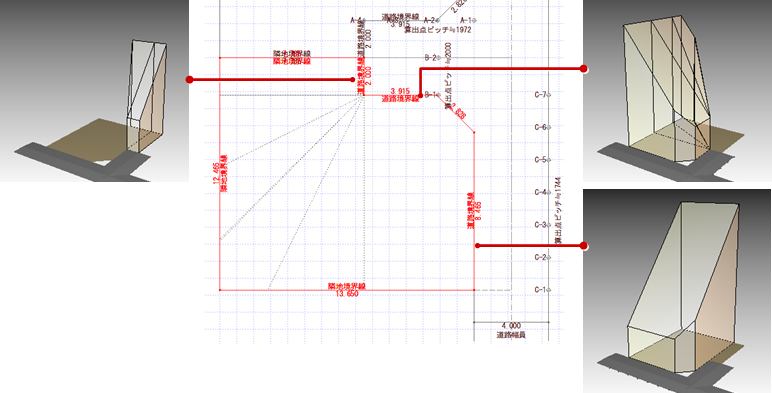

A：隅切りはないものとして算出点を配置します。適合建物は、入隅の内角の1/2にあり、かつ算出点から「窓」を通して見た範囲にある形状となります。
操作方法
- 「設定」をクリックします。

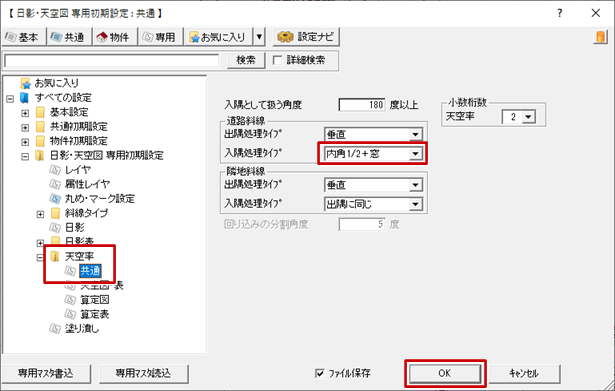

- 「専用初期設定：天空率－共通」で「道路斜線」の「入隅処理タイプ」を「内角1/2＋窓」に設定し、「OK」をクリックします。

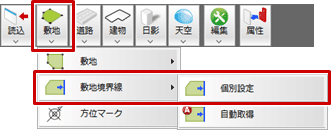

- 「敷地」メニューから「敷地境界線」の「個別設定」を選びます。

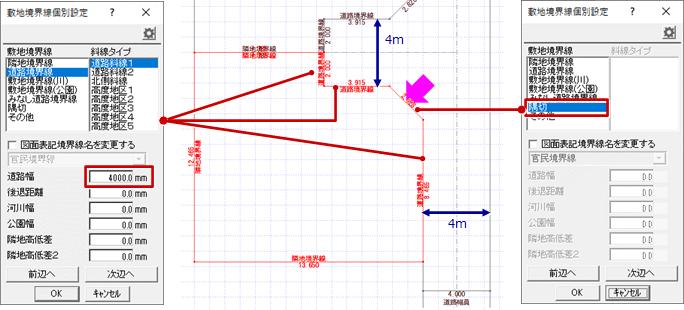

- 道路境界線の「道路幅」が正しく設定され、隅切り部分は「隅切」に設定されていることを確認します。

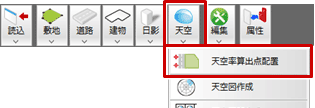

- 「天空」メニューから「天空率算出点配置」を選びます。

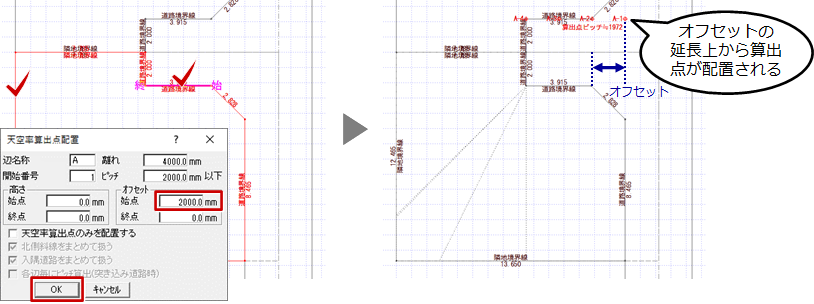

- 敷地、道路境界線を順にクリックして、算出点を配置します。
このとき、隅切り部分を考慮して、自動的に「オフセット」が設定されます。

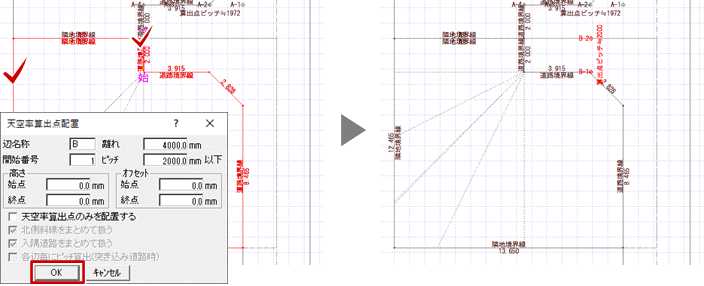

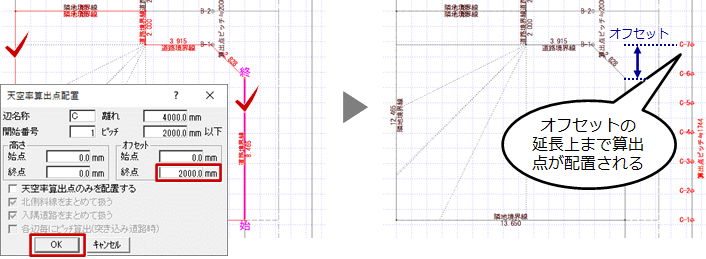

- 同様に、他の道路境界線にも算出点を配置します。

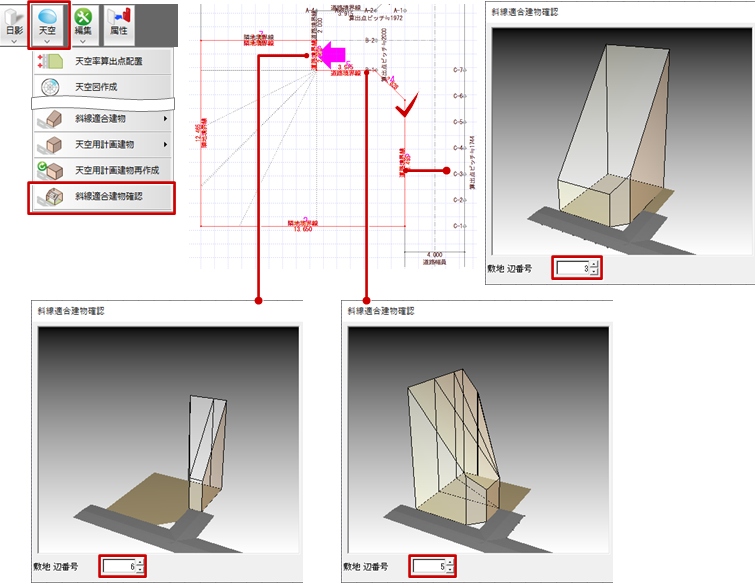

- 「天空」メニューから「斜線適合建物確認」を選んで、適合建物を確認します。
