プログラム名

外皮性能計算

Ver.

Ver.8

ID

Q563110

更新日

2021/11/30

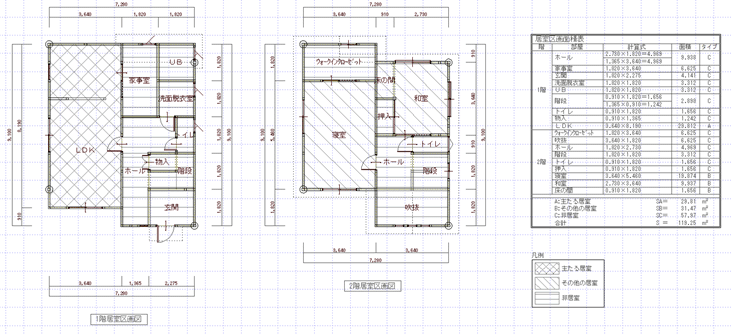

Q：居室区画図や面積表を作成する方法を教えてください。

A：一次エネルギーモードに切り替えて、「居室図」メニューの「居室区画図・面積表」で入力します。

操作方法

1. 外皮性能図を開き、「モード切替（一次エネルギー）」をクリックして一次エネルギーモードに切り替えます。

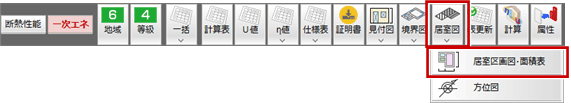

2. 「居室図」メニューから「居室区画図・面積表」を選びます。

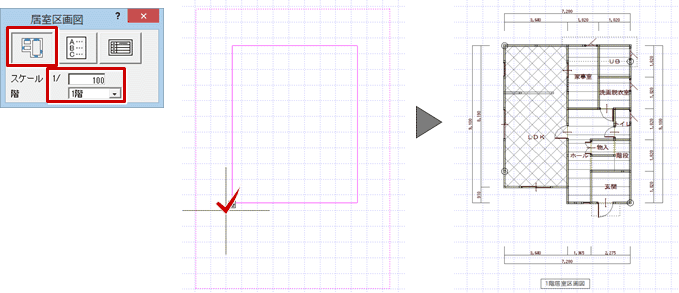

3. ダイアログの「区画図」がONになっていることを確認して、縮尺と作成階を設定します。
4. 図の配置位置をクリックします。
   ※ 配置基準は、各階の平面図の作図原点になります。

5. ダイアログの「凡例」をONにして、配置位置をクリックします。

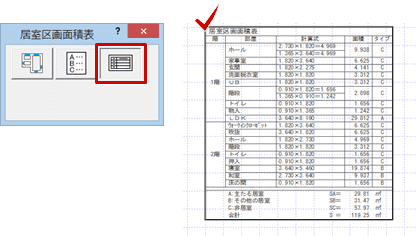

6. ダイアログの「面積表」をONにして、表の配置位置をクリックします。
   ※ 居室タイプごとに面積が大きい順で集計されます。


メモ

• 新しい図や表を配置すると古いデータは削除され、重複して配置されることはありません。
