操作方法

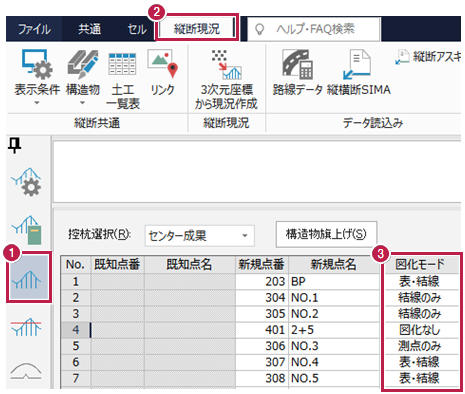

1. 《縦横断測量》で縦断の作業データを開き、［縦断現況］ステージをクリックします。
2. ［縦断現況］タブをクリックします。
3. ［図化モード］をダブルクリック（スペースキーでも変更可）して切り替えて、画面右上の［×］で作業データを閉じます。
   ※縦断図にのみ表示したい測点は「結線のみ」、縦断表にのみ表示したい測点は「測点のみ」、図面にも表にも出したくない測点は「図化なし」にします。

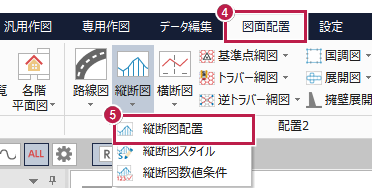

4. 《CAD》を開き、［図面配置］タブをクリックします。
5. ［配置2］グループ－［縦断図］－［縦断図配置］をクリックします。

6. メッセージが表示された場合は［OK］をクリックします。

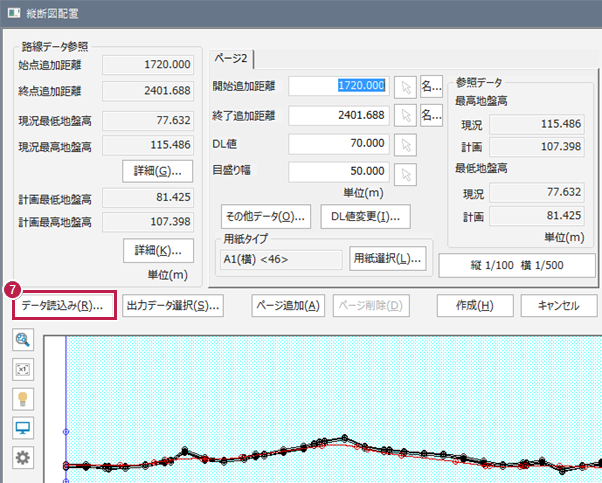

7. ［データ読込み］をクリックして、データを取り込んで縦断図を再作成してください。
