| プログラム名 | 縦横断測量 | Ver. | Ver.2 | ID | T000856 | 更新日 | 2018/06/12 |
Q：《縦横断測量》の［縦断現況］で、《座標管理》の［Z座標］を［地盤高］として取り込むにはどうしたらよいですか。
A：［縦断現況］で［路線データ］を取り込んで、［点種類］を「登録点B」に変更してください。《座標管理》の［Z座標］を［地盤高］に取り込むことができます。
操作方法

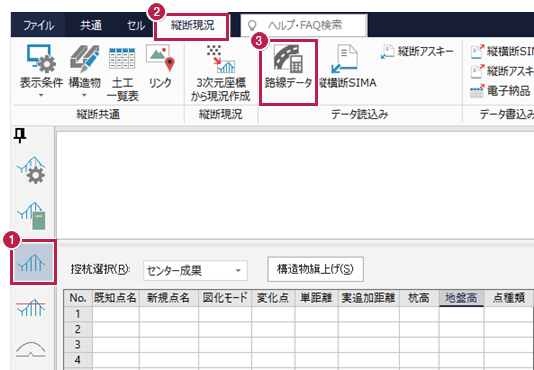

- ［縦断現況］ステージをクリックします。
- ［縦断現況］タブをクリックします。
- ［データ読込み］グループ－［路線データ］をクリックします。

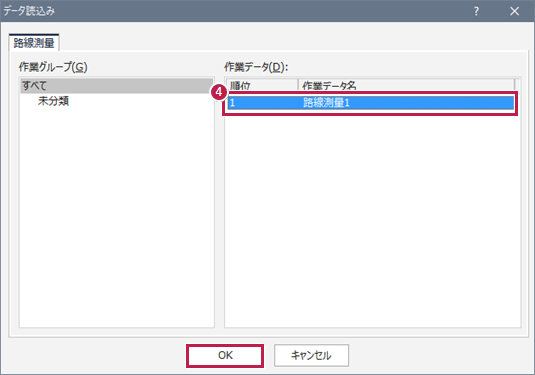

- 路線測量データ選択して［OK］をクリックします。
- ［OK］をクリックします。

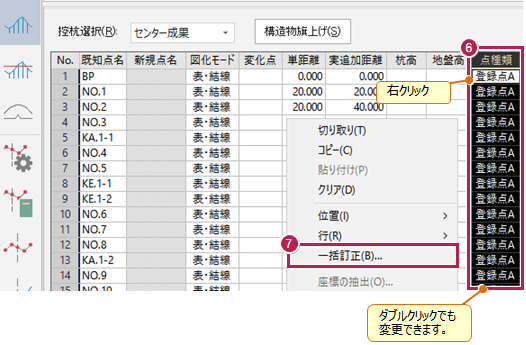

- ［点種類］をクリックして列を選択します。
- 右クリックで［一括訂正］をクリックします。
- ［点種類］を「登録点B」に変更して［OK］をクリックします。

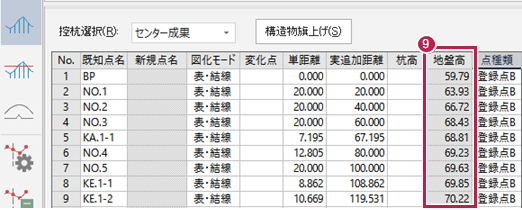

- 「登録点B」にすることで、《座標管理》のZ座標値が［地盤高］に連動します。
縦断図を作るには《CAD》で［図面配置］タブ－［配置2］グループ－［縦断図］－［縦断図配置］をおこなってください。
