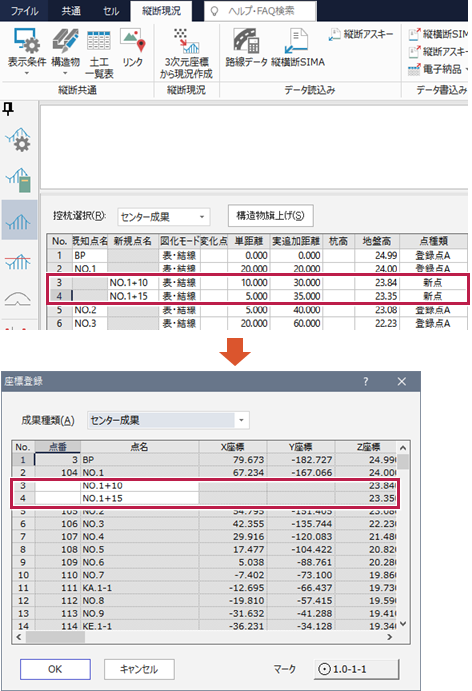

［縦断現況］ステージ－［縦断現況］タブで変化点を追加、挿入して［登録］グループ－［登録］すると、XY座標が空欄（0.0）でZ座標だけの状態になります。

この場合、縦断ではXY座標を計算できないため、《路線測量》でプラス杭を追加して座標登録をおこない、《縦横断測量》で［路線データ取込み］をおこなってから地盤高入力して［登録］する手順になります。

操作方法

■《路線測量》でプラス杭を追加して座標登録する方法

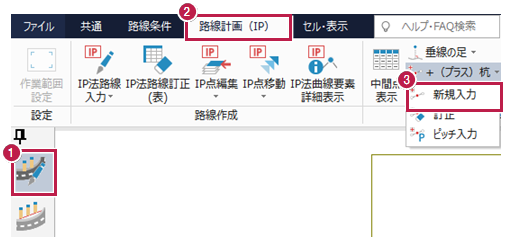

1. ［路線計画］ステージをクリックします。
2. ［路線計画］タブをクリックします。
3. ［路線計算］グループ－［+（プラス）杭］－［新規入力］をクリックします。

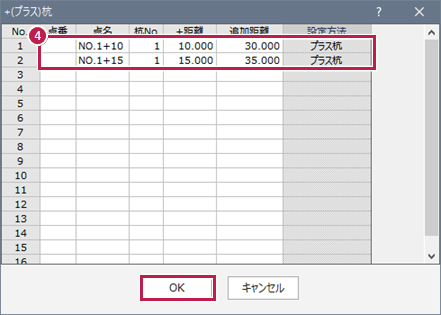

4. プラス杭を追加するときは、縦断現況で設定した点名を入力して［OK］をクリックします。

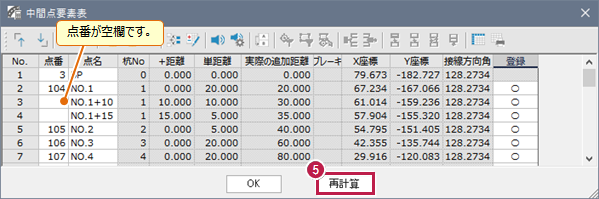

5. 点番が空欄なので、［再計算］をクリックします。

6. ［OK］をクリックします。

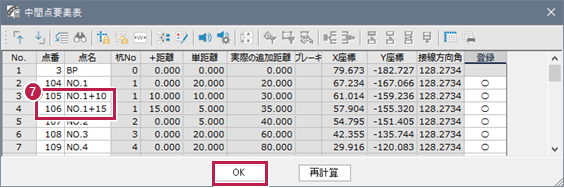

7. 点番が付いたことを確認して、［OK］をクリックします。

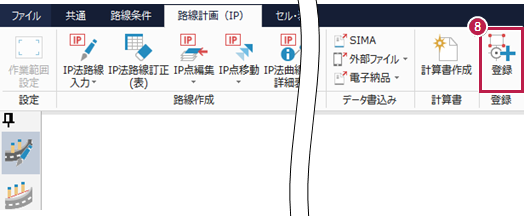

8. ［登録］グループ－［登録］をクリックします。

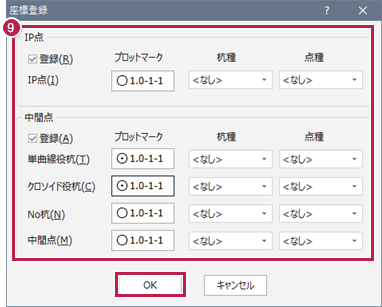

9. マークを設定して［OK］をクリックします。

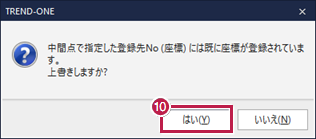

10. ［はい］をクリックして座標を上書き登録します。


■《縦横断測量》で［路線データ取込み］をおこない、［地盤高］を設定して座標登録する方法

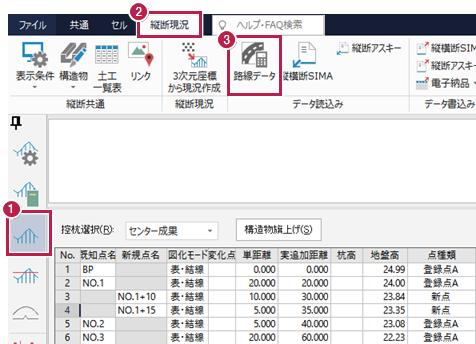

1. ［縦断現況］ステージをクリックします。
2. ［縦断現況］タブをクリックします。
3. ［データ読込み］グループ－［路線データ］をクリックします。

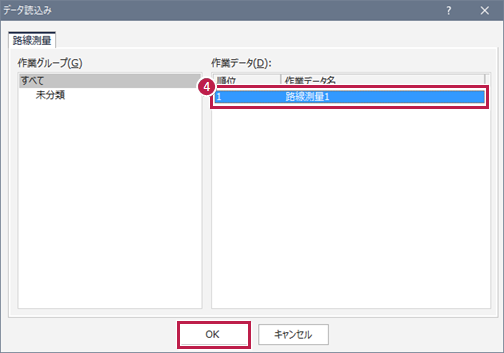

4. 路線測量のデータを選択して［OK］します。

5. ［OK］をクリックします。

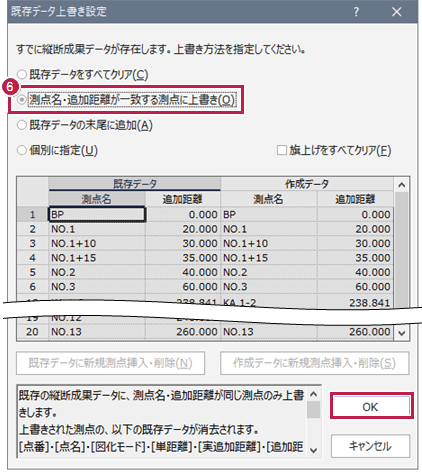

6. 点名と距離が一致しているので、［測点名・追加距離が一致する測点に上書き］を選択して、［OK］をクリックします。※点名や距離が違うときは、［個別に指定］で行の挿入・削除でデータを調整します。

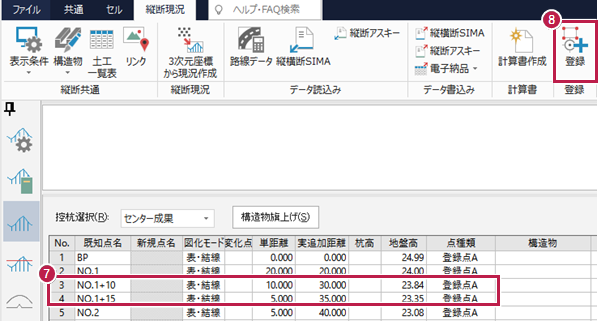

7. プラス杭の測点が挿入されたことを確認します。（点種類も「登録点A」に変更されています）
   ※「登録点A」：XY座標が登録されている点　　「登録点B」：XYZ座標が登録されている点
8. 　［登録］グループ－［登録］をクリックします。

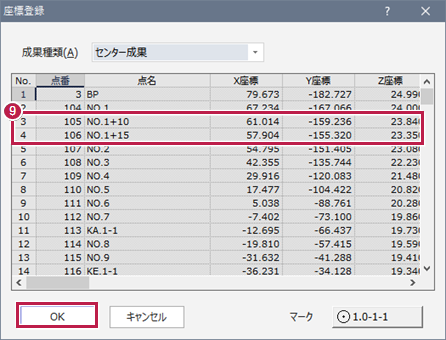

9. XYZ座標が入っていることを確認して［OK］をクリックします。
