CAD（汎用） > 編集
プログラム名 CAD Ver. Ver.2 ID T000012 更新日 2020/06/23
Q：《CAD》で、縮尺が異なる図面の一部を、2点を基準に同じ縮尺で重ねあわせるにはどうしたらよいですか。
A：［ホーム］タブの［移動・回転］を使います。インプットバーの［伸縮］をONにして、基準点2点で大きさをあわせて配置してください。

操作方法

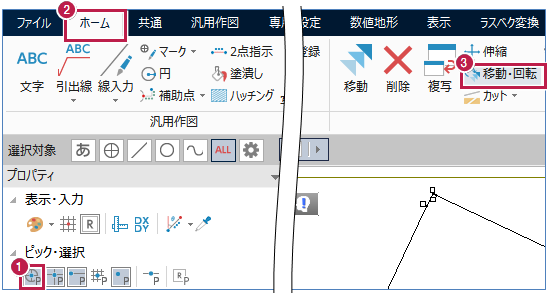

  1. ［プロパティ］の［ピック・選択］で使用したいピックモードがONになっていることを確認します。今回は［マーク］をONにします。
  2. ［ホーム］タブをクリックします。
  3. ［データ編集］グループ－［移動・回転］をクリックします。

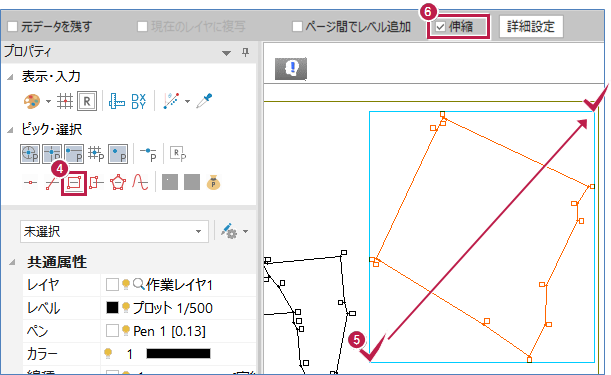

  4. ［ピック・選択］の［矩形イン］をONにします。
  5. 範囲を指定して移動するデータを選択します。
  6. インプットバーの［伸縮］をONにします。

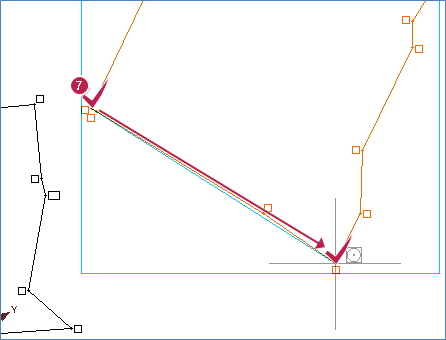

  7. 移動元で大きさをあわせるための基準点を2点クリックします。

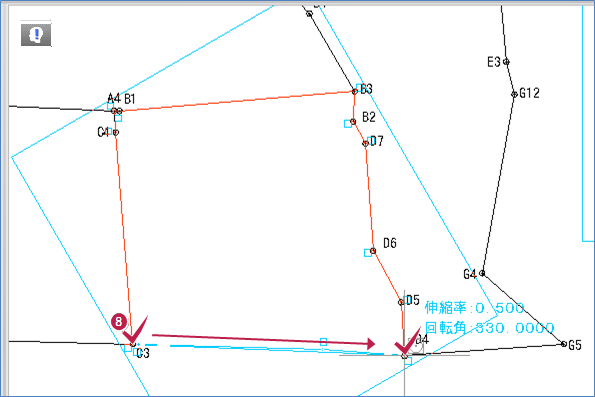

  8. 移動先で先の2点と相対する基準点を順にクリックします。

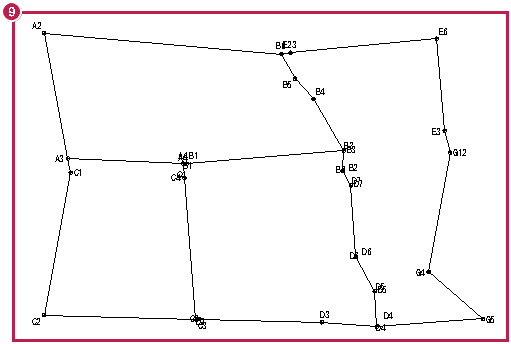

  9. 縮尺や回転角が違っていても、大きさをあわせて移動・回転ができたことを確認します。
メモ
  • 複写して移動・回転する場合は［元データを残す］をONにします。また、現在使用しているレイヤ（［プロパティ］で表示されているレイヤ）に複写する場合は［現在のレイヤに複写］をONにします。
  • 移動・回転する文字とマークの大きさも同時に伸縮させたい場合は、［詳細設定］で［文字サイズを変更］［マークサイズを変更］をONにします。大きさを合わせた図面に対して文字とマークだけが小さすぎる（大きすぎる）ことを防げます。
