CAD（汎用） > 入力
プログラム名 CAD Ver. Ver.2 ID T000014 更新日 2018/06/12
Q：《CAD》で一度に複数の平行線を描くにはどうしたらよいですか。
A：［ホーム］タブの［線入力］－［平行線］で、インプットバーの［一括入力］のチェックをONにすると、平行線を一括して入力することができます。

操作方法

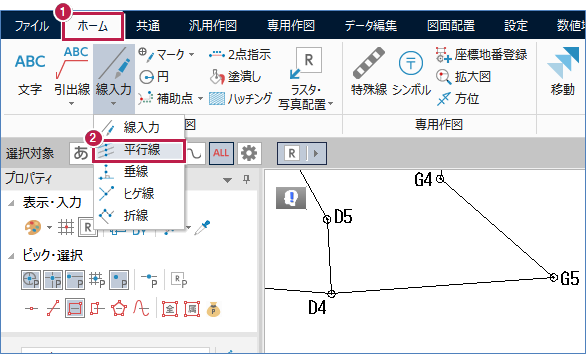

  1. ［ホーム］タブをクリックします。
  2. ［汎用作図］グループ－［線入力］－［平行線］をクリックします。

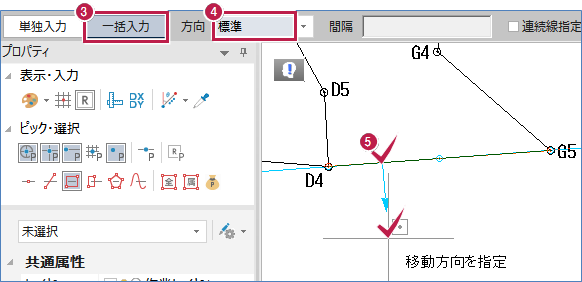

  3. インプットバーの［一括入力］をONにします。
  4. ［方向］は［標準］を選択します。
  5. 基準線をクリックして、平行線を出す方向をクリックします。

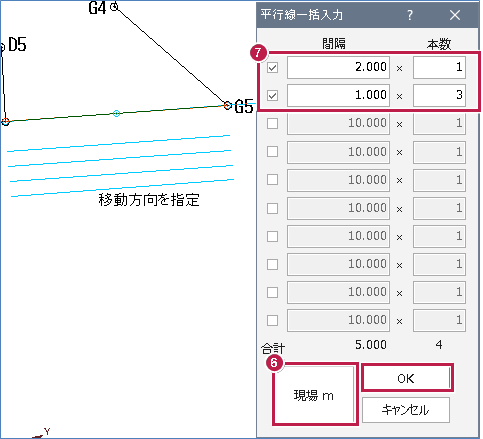

  6. ［平行線一括入力］で［現場m］にします。
  7. 平行線の間隔と本数を入力して［OK］をクリックします。

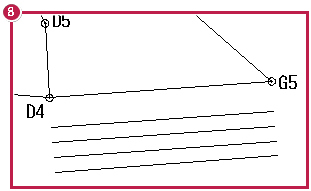

  8. 指定した間隔で平行線ができたことを確認します。
