操作方法

「3次元コンタ作成」オプションをお持ちの場合の手順です。

■［座標管理］に登録されている座標値から作成する場合

1. ［図面配置］タブをクリックします。

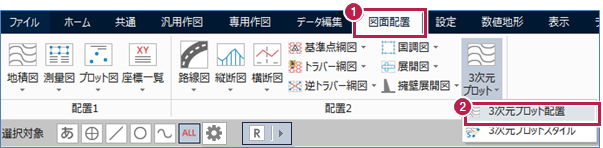

2. ［配置2］グループ－［3次元プロット］－［3次元プロット配置］をクリックします。

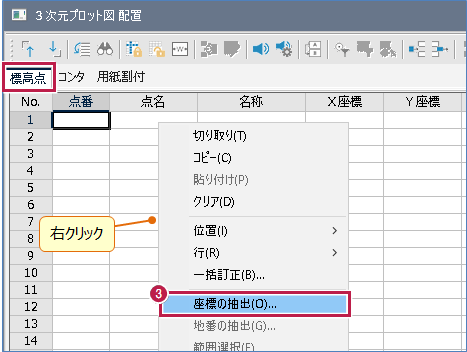

3. ［3次元プロット図配置］の［標高点］で右クリックして、［座標の抽出］をクリックします。

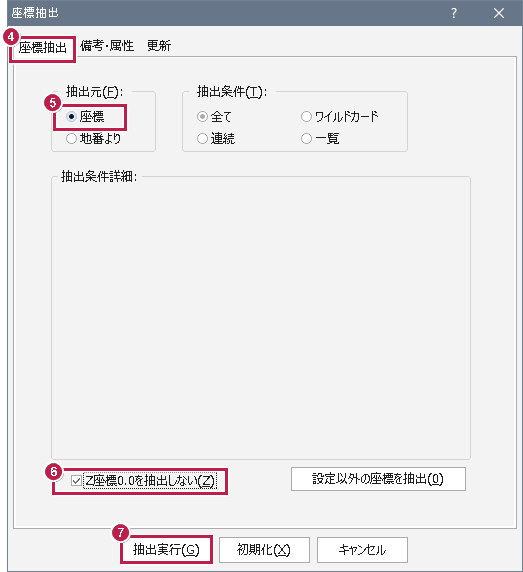

4. ［座標抽出］タブをクリックします。
5. ［抽出元］を［座標］にします。
6. ［Z座標の0.0を抽出しない］にチェックを入れます。
7. ［抽出実行］をクリックします。

8. ［コンタ］タブをクリックします。

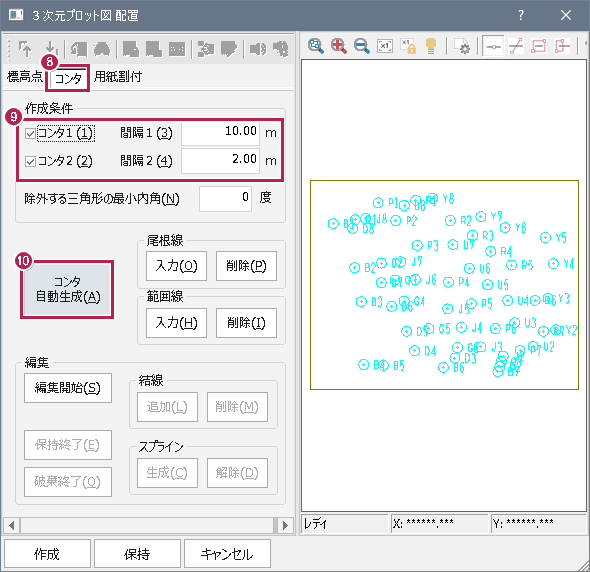

9. ［作成条件］で「コンタ1」と「コンタ2」の設定をします。
10. ［コンタ自動作成］をクリックします。

11. ［用紙割付］タブをクリックします。

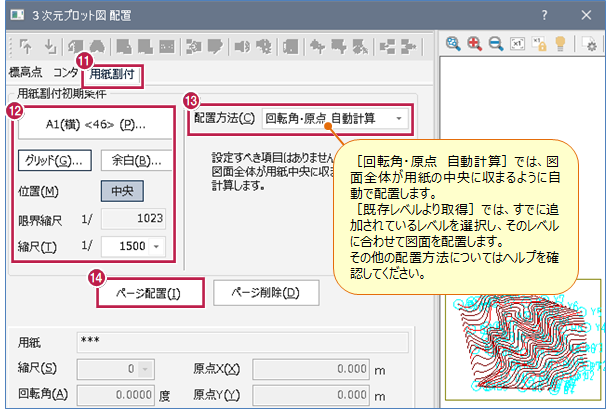

12. 用紙サイズと縮尺を設定します。
13. ［配置方法］を選択します。
14. ［ページ配置］をクリックします。

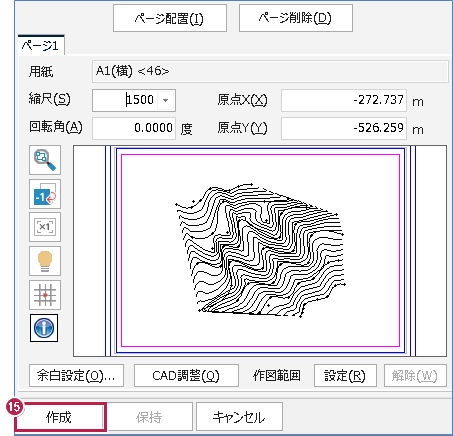

15. 配置できたら［作成］をクリックします。

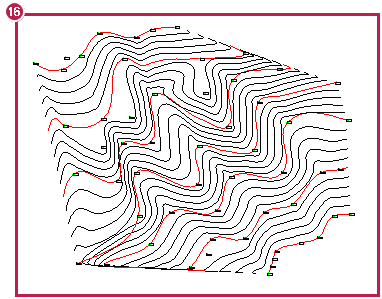

16. CAD上にコンタ線が作図されたことを確認します。


■高さ情報を持つCAD要素から作成する場合
　　　　操作はこちらを参照してください。
