操作方法

■寸法線を再計算する方法

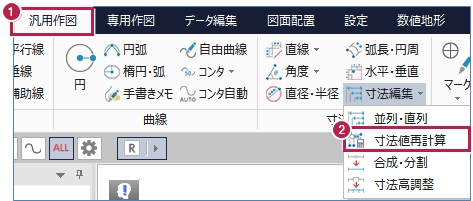

1. ［汎用作図］タブをクリックします。
2. ［寸法線］グループ－［寸法編集］－［寸法値再計算］をクリックします。

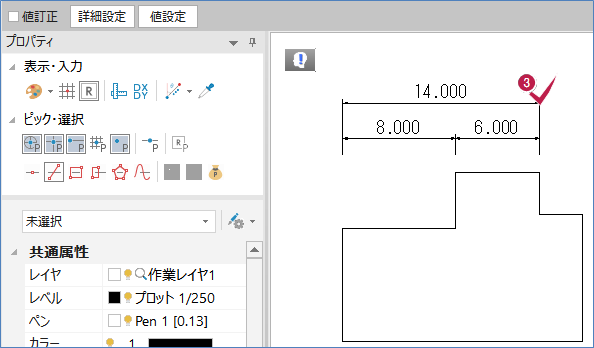

3. 再計算する寸法線要素をクリックします。

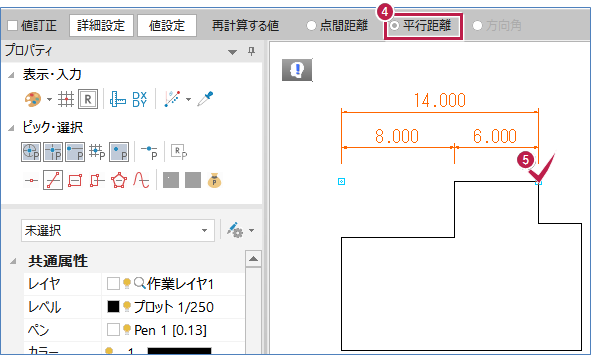

4. インプットバーの［再計算する値］を［平行距離］にします。
5. 移動する補助線の足をクリックします。

6. 移動先をクリックします。

7. 寸法線が再計算されたことを確認します。


■寸法線を分割する方法

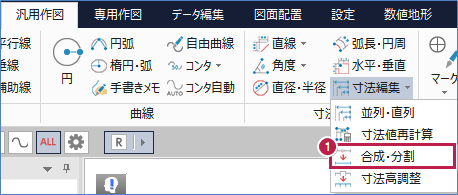

1. ［寸法線］グループ－［寸法編集］－［合成・分割］をクリックします。

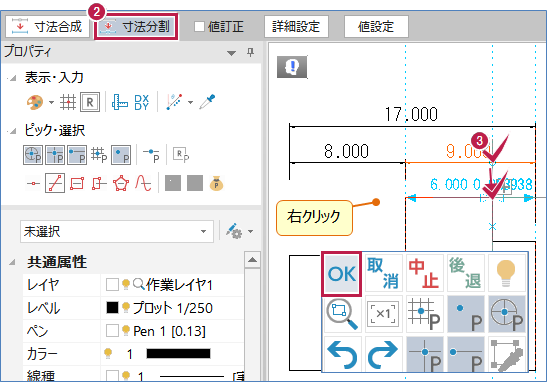

2. インプットバーの［寸法分割］を選択します。
3. 分割する寸法線要素の位置、分割する長さの要素をクリックして、右クリックで［OK］をクリックします。

4. 指定した位置で、寸法線が分割されたことを確認します。
