CAD（汎用） > 入力
プログラム名 CAD Ver. Ver.2 ID T000029 更新日 2018/06/12
Q：《CAD》で［ホーム］タブの［マーク］－［点番・地番］で地番を追加しましたが、「配置される座標がありません」とでました。どうしたらよいですか。
A：既に図面上にある測点は配置しません。重ねて配置したい場合は、［配置済みの座標を追加する］をONにしてください。

操作方法

  1. ［ホーム］タブをクリックします。
  2. ［汎用作図］グループ－［マーク］－［点番・地番］をクリックします。

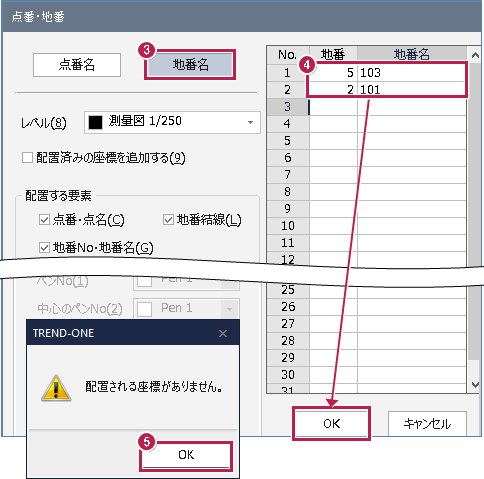

  3. ［地番名］をクリックします。
  4. 地番を入力して［OK］をクリックします。
  5. 「配置される座標がありません」とでることがあります。

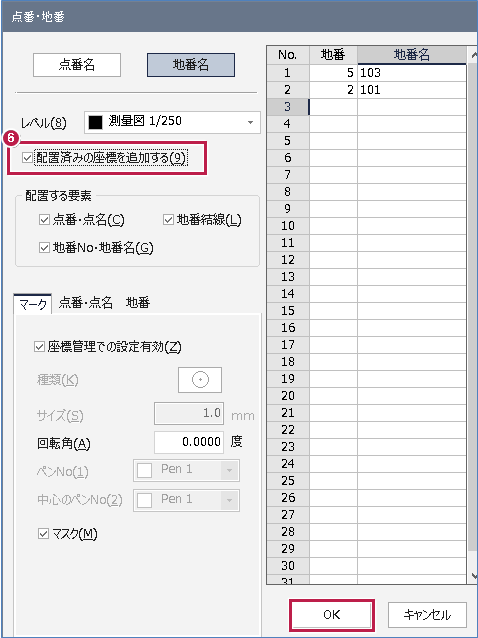

  6. 既に図面上に測点が配置されている場合のメッセージです。重複で配置する場合には、［配置済みの座標を追加する］のチェックをONにして、［OK］をクリックします。

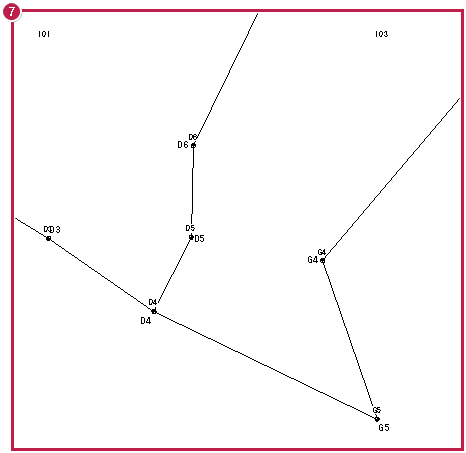

  7. CADで測点名が重複していることを確認します。マークとの関連性は最初の測点名が有効になり、後から配置したマークは関連性がありません。
