CAD（汎用） > レベル（縮尺）
プログラム名 CAD Ver. Ver.2 ID T000045 更新日 2020/06/23
Q：《CAD》で座標系を保持した状態で図面を回転させるにはどうしたらよいですか。
A：［ホーム］タブの［レベル移動］－［形状移動］や［用紙移動］で回転をおこなってください。

操作方法

■［用紙移動］の方法

  1. ［ホーム］タブをクリックします。

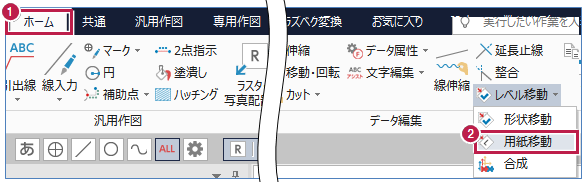

  2. ［データ編集］グループ－［レベル移動］－［用紙移動］をクリックします。

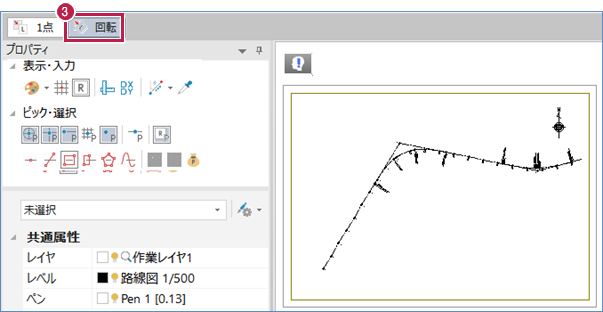

  3. インプットバーで［回転］をクリックします。

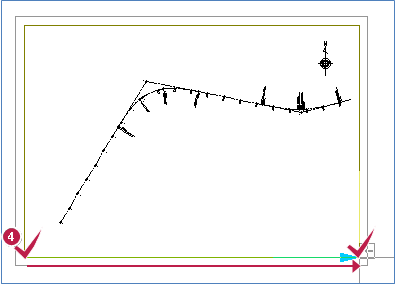

  4. 移動する用紙の1点目と2点目をクリックします。
  5. 移動先の用紙位置の1点目と2点目をクリックして、［用紙のレベルも変更する］の［OK］をクリックします。

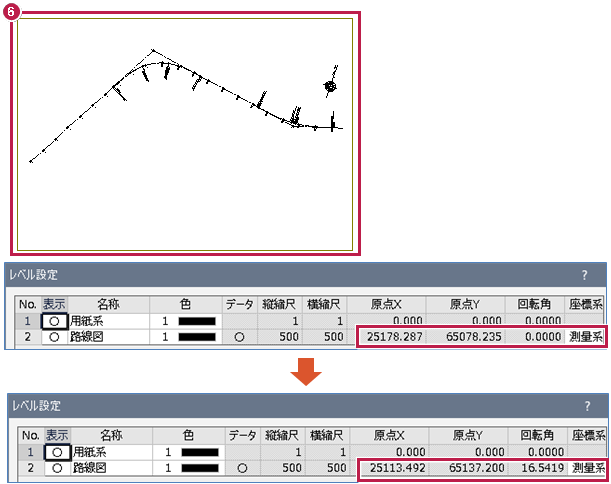

  6. ［設定］タブの［設定］グループ－［レベル設定］で、図面が回転できたことを確認します。

■［形状移動］の方法

  1. ［ホーム］タブをクリックします。

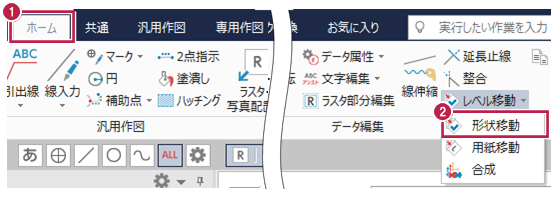

  2. ［データ編集］グループ－［レベル移動］－［形状移動］をクリックします。

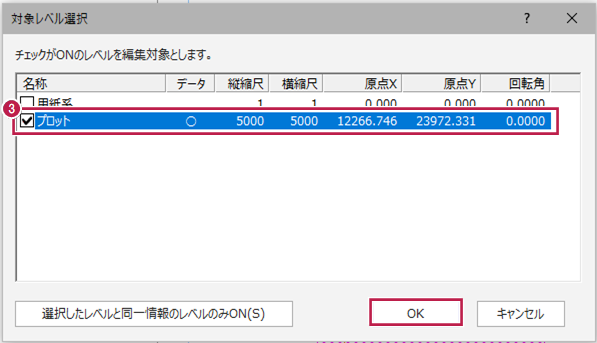

  3. 回転させる図形の属するレベルのチェックをONにして［OK］をクリックします。
  4. インプットバーで［回転］をクリックします。

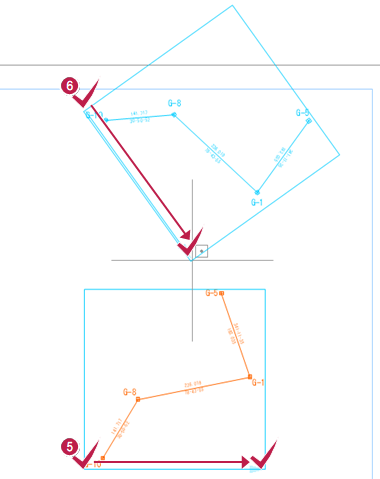

  5. 移動する図形の1点目と2点目をクリックします。
  6. 移動先の1点目と2点目をクリックます。

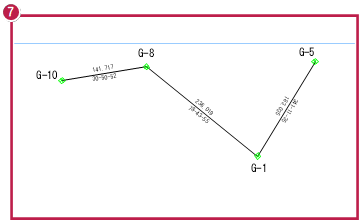

  7. 図形が回転されたことを確認します。
