CAD（汎用） > 入力
プログラム名 CAD Ver. Ver.2 ID T000058 更新日 2018/06/12
Q：《CAD》で円弧を交点で分割して寸法線を描くにはどうしたらよいですか。
A：［汎用作図］タブの［弧長・円周］で［連続弧長］を選択し、分割点をクリックして配置してください。

操作方法

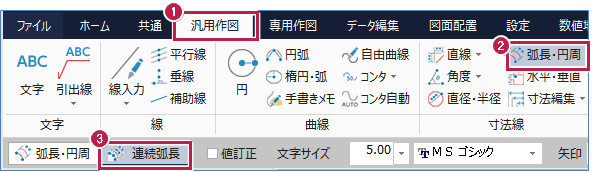

  1. ［汎用作図］タブをクリックします。
  2. ［寸法線］グループ－［弧長・円周］をクリックします。
  3. インプットバーの［連続弧長］を選択します。
  4. 円弧をクリックします。
  5. 分割点の1点目をクリックします。
  6. 分割点の2点目をクリックします。
  7. 分割点の3点目をクリックて、右クリックで［OK］をクリックします。
  8. 寸法線の位置をクリックして、寸法線が確定します。
