CAD（汎用） > 測量機能
プログラム名 CAD Ver. Ver.2 ID T000061 更新日 2018/06/12
Q：《CAD》で標高をmm単位で配置するにはどうしたらよいですか。
A：［専用作図］タブの［プロット］－［座標値］のインプットバーにある［設定］で、配置座標値を「Z座標」にし、［Z座標数値をmm単位で表示］のチェックをONにしてください。

操作方法

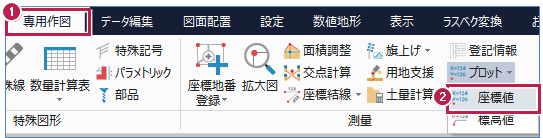

  1. ［専用作図］タブをクリックします。
  2. ［測量］グループ－［プロット］－［座標値］をクリックします。
  3. インプットバーで［任意点］をONにします。

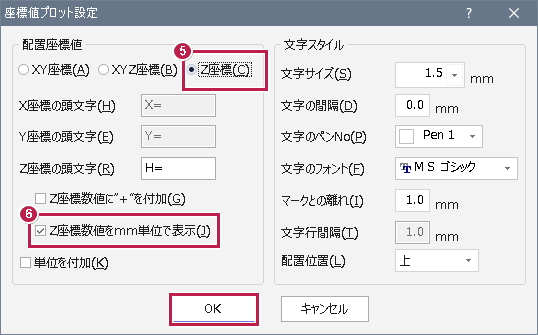

  4. ［設定］をクリックします。
  5. ［Z座標］をONにします。
  6. ［Z座標数値をmm単位で表示］をONにして、［OK］をクリックします。
  7. 座標を取得する位置をクリックして、標高の配置位置をクリックします。
