Q：《CAD》でラスタがある図面を、別のページに座標系を保持しながらラスタデータも一緒に合成するにはどうしたらよいですか。
A：［ホーム］タブの［レベル移動］－［合成］で別ページに合成して配置してください。ラスタデータはあらかじめCADデータと同じレベルに移動しておいてください。
操作方法

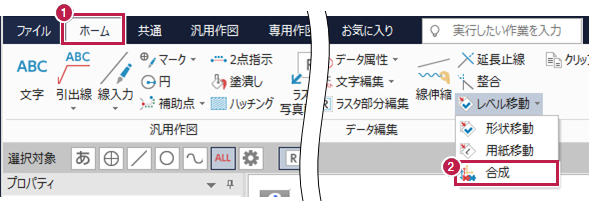

- ［ホーム］タブをクリックします。
- ［データ編集］グループ－［レベル移動］－［合成］をクリックします。

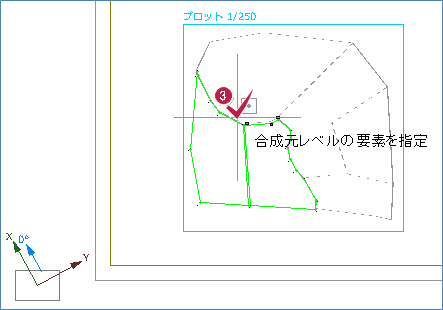

- 合成元の要素をクリックします。
- 別ページの合成先の要素をクリックします。

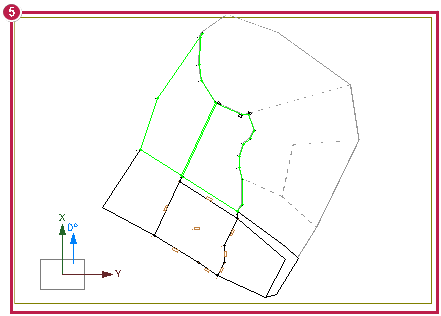

- 回転角や縮尺を自動で修正して、図面が合成できたことを確認します。
メモ
- 【BLUETREND XA】以前の［ページ間編集］と同様の操作がおこなえます。
