| プログラム名 | CAD | Ver. | Ver.2 | ID | T000107 | 更新日 | 2018/06/12 |
Q：《CAD》で内角（角度）の寸法を作図するにはどうしたらよいですか。
A：［汎用作図］タブの［角度］で3点クリックして配置してください。
操作方法

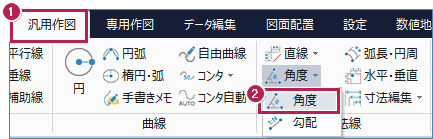

- ［汎用作図］タブをクリックします。
- ［寸法線］グループ－［角度］－［角度］をクリックします。

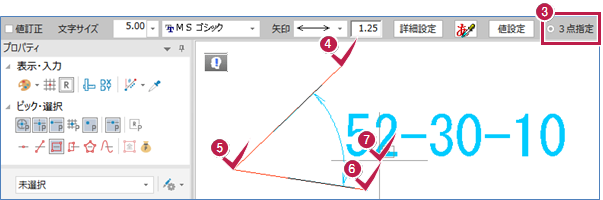

- インプットバーの［3点指定］をONにします。
- 内角の1点目をクリックします。
- 内角の2点目をクリックします。
- 内角の3点目をクリックします。
- 寸法線の配置位置をクリックします。
メモ
- ［表示］タブの［表示］グループ－［計測］－［3点内角］でも数値のみ求めて配置することができます。
