CAD（汎用） > 編集
プログラム名 CAD Ver. Ver.2 ID T000127 更新日 2018/06/12

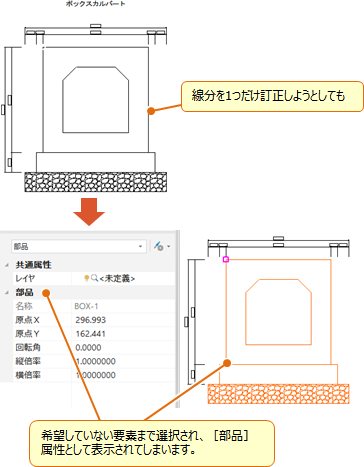

Q：《CAD》図面を編集しようとしても、不要部分も含めた全体が選択されて個別に編集ができません。［プロパティ］に「部品」と表示されますが、どうしたらよいですか。
A：部品はグループ化された要素で、そのままでは色や線種などの個別訂正はできません。部品要素から線や文字などの要素に分解してから修正してください。

※部品要素はグループ化されたような状態となっており、内容を個別に修正することができません。そのため、グループ化を解除する（部品要素では無い状態にする）必要があります。

操作方法

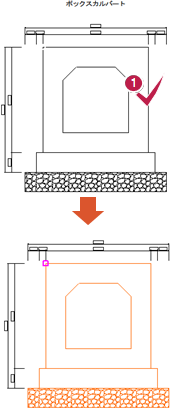

  1. 分解する部品をクリックします。
  2. ［データ編集］タブをクリックします。
  3. ［基本編集］グループ－［分解］をクリックします。
  4. ［作図部品］のみONにして［OK］をクリックします。

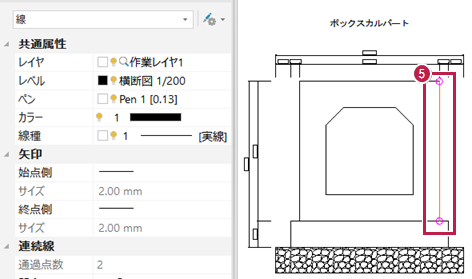

  5. 部品要素が分解されたら、線分などが個別に選択、訂正できることを確認してください。
