Q：《CAD》図面上で3点を指定して内角を調べるにはどうしたらよいですか。
A：［表示］タブの［計測］－［3点内角］で3点をクリックして確認してください。
操作方法

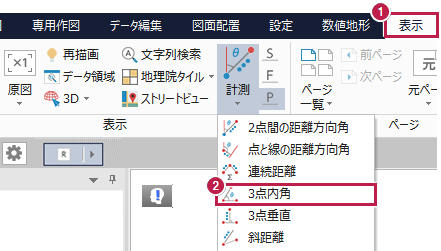

- ［表示］タブをクリックします。
- ［表示］グループ－［計測］－［3点内角］をクリックします。
- 3点を順番にクリックします。（入力例は［測量系］で時計回りの角度です。）
- 内角をCADに配置する場合は［文字追加］をクリックします。

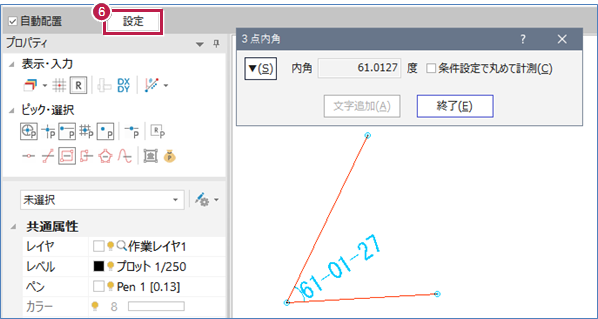

- インプットバーの［設定］で配置する文字サイズや単位の有無などを設定して位置を指定します。
メモ
- 座標系モ－ドが、［測量系］の時は時計回り、［数学系］の時は反時計回り方向の角度になります。

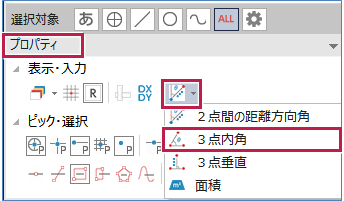

- ［プロパティ］で［計測］－［3点内角］を起動することもできます。
- 交差した線を指定して角度を出す場合は［汎用作図］タブの［寸法線］－［角度］を使用してください。
