CAD(その他) > 設定
プログラム名 CAD Ver. Ver.2 ID T000177 更新日 2018/06/12
Q:《CAD》レイヤの色を変更するにはどうしたらよいですか。
A:[設定]タブの[レイヤ設定]で変更してください。レイヤごとに設定できます。

操作方法

■[レイヤ設定]で変更する場合

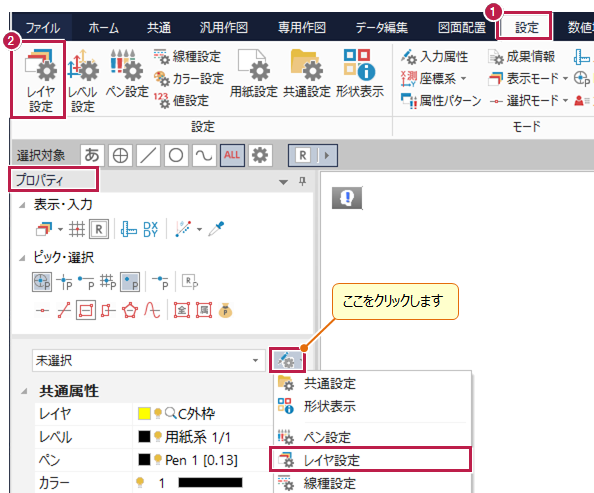

  1. [設定]タブをクリックします。
  2. [設定]グループ-[レイヤ設定]をクリックします。
     ([プロパティ]の[設定]アイコンから起動することもできます。)

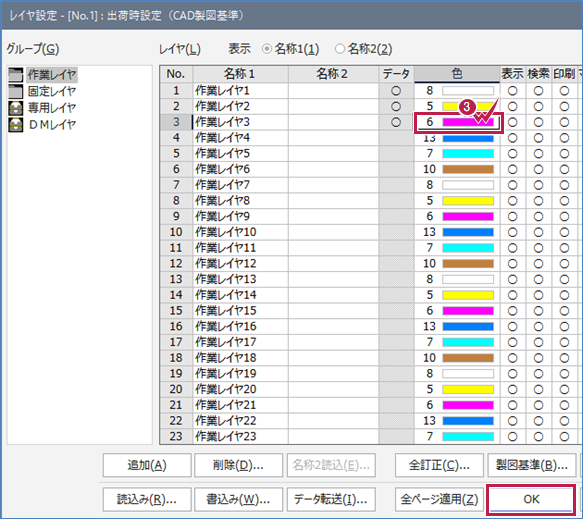

  3. 変更したいレイヤの[色]をダブルクリックして変更したら、[OK]をクリックします。

■[形状表示]で変更する場合

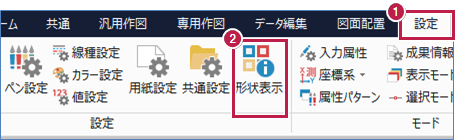

  1. [設定]タブをクリックします。
  2. [設定]グループ-[形状表示]をクリックします。

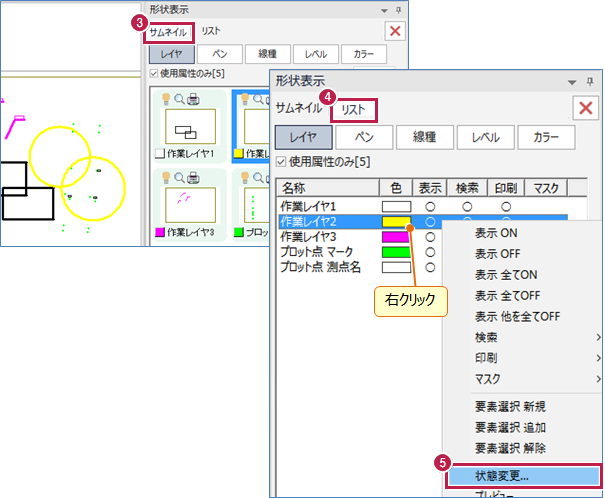

  3. 絵を見て選ぶ場合は[サムネイル]タブをクリックします。
  4. 一覧で選ぶ場合は[リスト]タブをクリックします。
  5. 変更したいレイヤを選んで右クリックで、[状態変更]をクリックします。

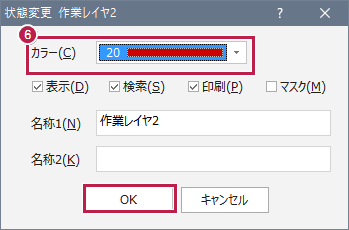

  6. カラーを変更して[OK]をクリックします。
メモ

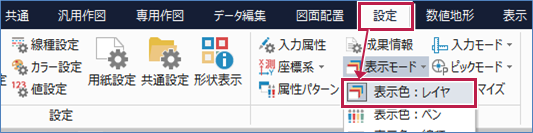

  • [設定]タブの[モ-ド]グループ-[表示モ-ド]-[表示色:レイヤ]を選ぶと、画面上でもレイヤの色で確認ができます。
