Q：図面情報.BXMというファイルがありますが、どのように使えばよいですか。
A：図面情報.BXMは《CAD》の［ファイル］タブ－［外部ファイル書込み］－［SXF一括］でSFCファイルなどと同時に出力される弊社独自の図面情報管理ファイルです。《電子納品ツール》で読み込むと、図面名や図面ファイル名、縮尺、図面番号などが管理項目に連動します。

操作方法

■《CAD》での操作

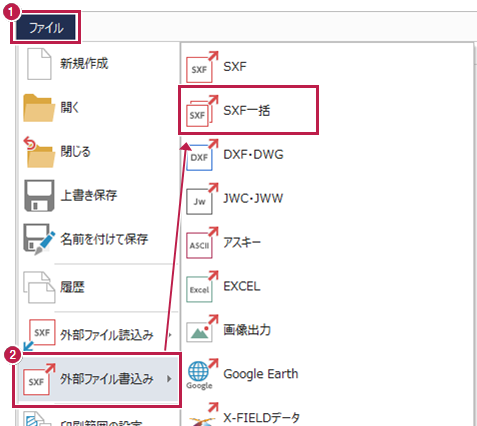

  1. ［ファイル］タブをクリックします。
  2. ［外部ファイル書込み］－［SXF一括］をクリックします。

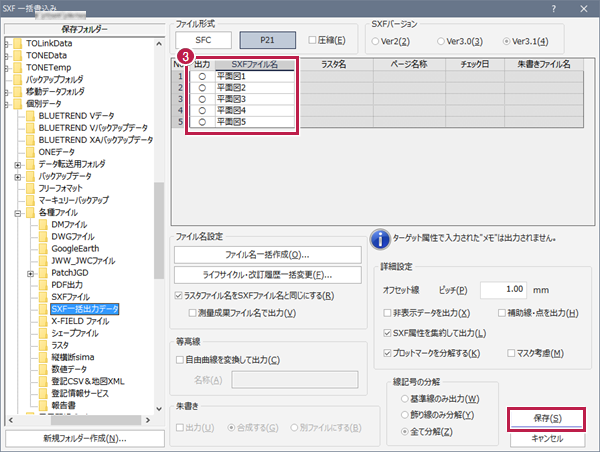

  3. ファイル名を付けて［保存］をクリックします。

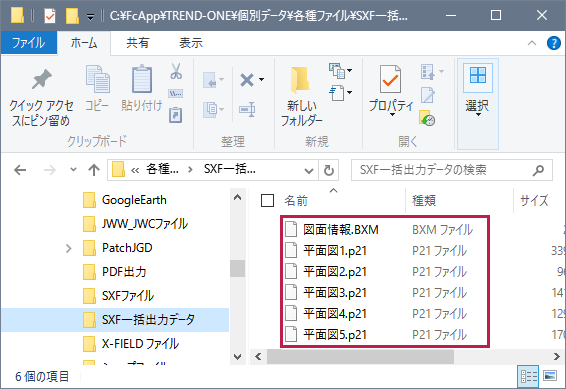

    「図面情報.BXM」がP21ファイルと同時に出力されます。

■【電子納品ツ－ル】での操作

  1. 電子納品ツールを起動します。

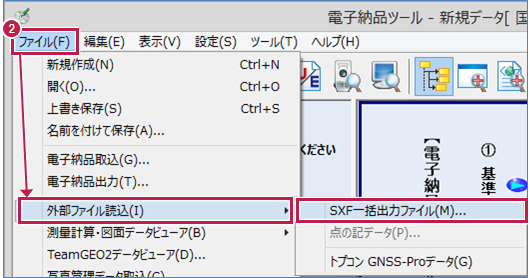

  2. ［ファイル］－［外部ファイル読込］－［SXF一括出力ファイル］をクリックします。

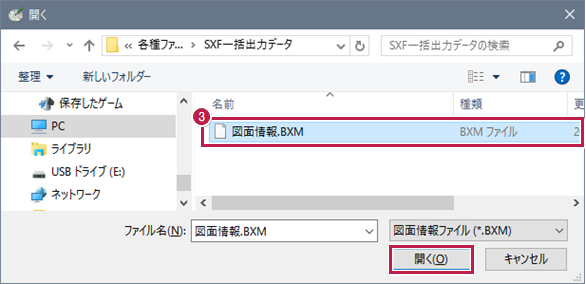

  3. 「図面情報.BXM」を選んで［開く］をクリックします。

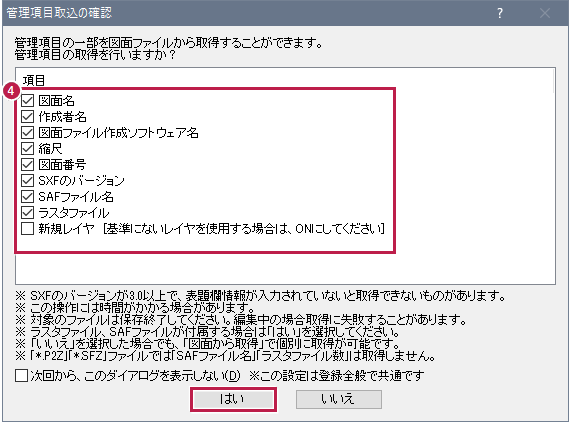

  4. 項目などを確認して［はい］をクリックします。

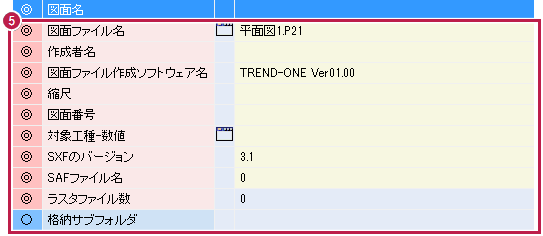

  5. 図面情報が取り込まれます。
