CAD（汎用） > 編集
プログラム名 CAD Ver. Ver.2 ID T000690 更新日 2018/06/12
Q：《CAD》で、途切れているコンタ線を結合するにはどうしたらよいですか。
A：［データ編集］タブの［線編集］－［分割・結合］で繋げてください。

操作方法

■自由曲線が繋がっていないような状況

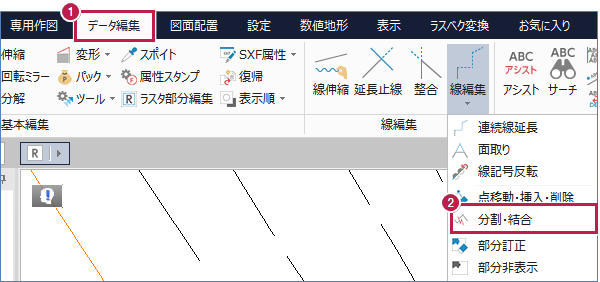

  1. ［データ編集］タブをクリックします。
  2. ［線編集］グループ－［線編集］－［分割・結合］をクリックします。

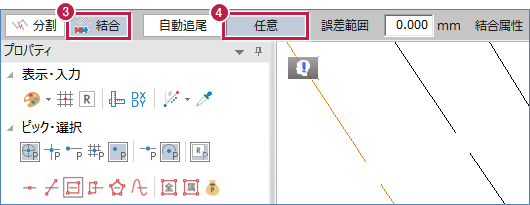

  3. インプットバーの［結合］を選択します。
  4. 次に、［任意］を選択します。

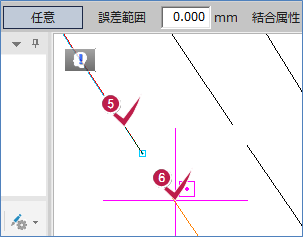

  5. 結合させたい自由曲線の1点目をクリックします。
  6. 2点目をクリックします。
  7. 右クリックで［OK］をクリックします。
  8. 自由曲線が結合できたことを確認します。

■自由曲線の形状を編集する場合

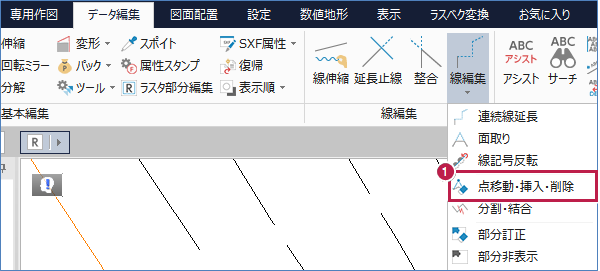

  1. ［線編集］グループ－［線編集］－［点移動・挿入・削除］をクリックします。

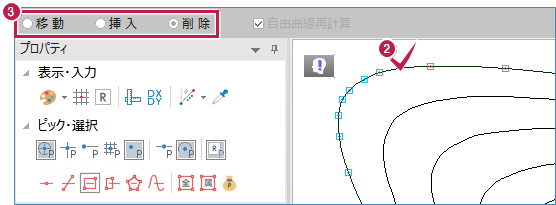

  2. 編集する曲線をクリックします。
  3. インプットバーの［移動］［挿入］［削除］を選択して、曲線を編集してください。
