Q：《CAD》の断面図から土量を計算するにはどうしたらよいですか。
A：［専用作図］タブの［土量計算］で断面ごとの土量を出し、［土量集計］でボリュームを出してください。

操作方法

  1. ［専用作図］タブをクリックします。
  2. ［測量］グループ－［土量計算］－［土量計算］をクリックします。

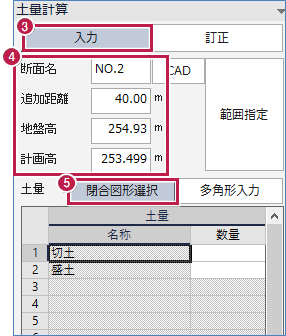

  3. ［入力］を選択します。
  4. 断面名、追加距離、地盤高、計画高を設定します。
  5. 土量は［閉合図形選択］を選択します。

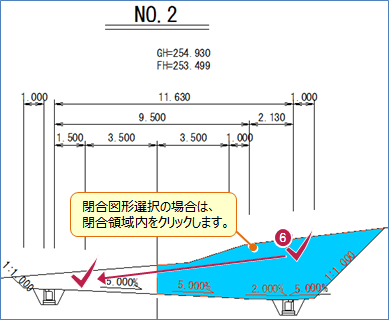

  6. 土量計算をする閉合領域をすべてクリックします。
  7. すべての切土を選択したら、右クリックで［OK］をクリックします。

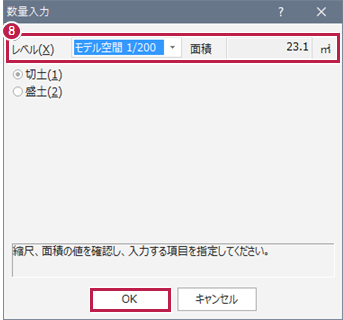

  8. レベルと切土の面積を確認して「OK」をクリックします。
  9. 切土に数値が入ります。

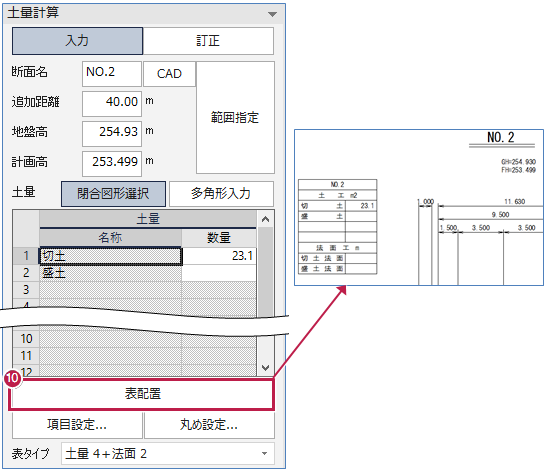

  10. ［表配置］をクリックして図面上の任意の場所に断面積の表を配置します。
    同手順で各断面ごとの断面積を計算して、表を配置します。

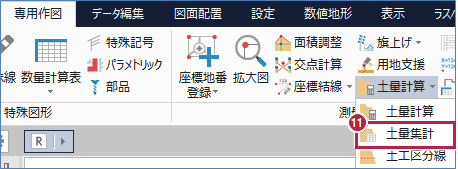

  11. ［測量］グループ－［土量計算］－［土量集計］をクリックします。

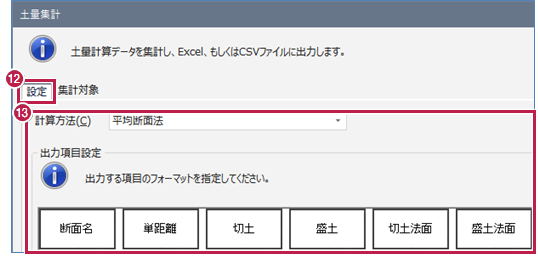

  12. ［設定］タブをクリックします。
  13. ［計算方法］や［出力項目設定］を設定します。

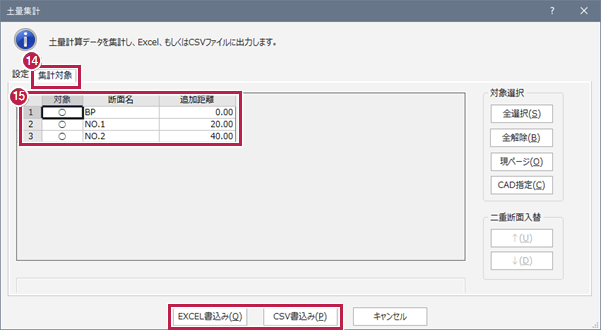

  14. ［集計対象］タブをクリックします。
  15. 集計する断面を設定して［EXCEL書込み］や［CSV書込み］で出力してください。
