CAD（汎用） > 入力
プログラム名 CAD Ver. Ver.2 ID T000694 更新日 2018/06/12
Q：くの字のような線から、角度で2等分するような線を入力するにはどうしたらよいですか。
A：［汎用作図］タブの［線入力］－［等分線］で、インプットバーの［分割数］を「2」、［角度］を選択して2等分線を描いてください。

操作方法

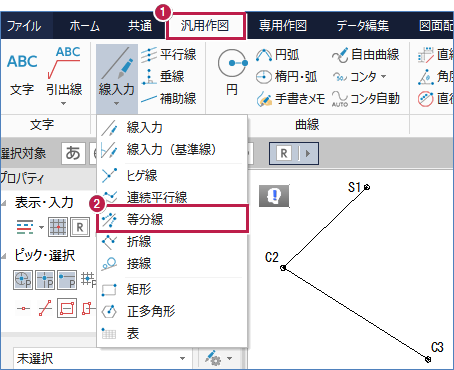

  1. ［汎用作図］タブをクリックします。
  2. ［線］グループ－［線入力］－［等分線］をクリックします。

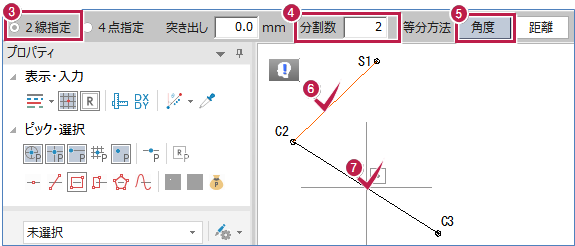

  3. インプットバーで［2線指定］を選択します。
  4. ［分割数］に「2」を入力します。
  5. ［等分方法］は［角度］を選択します。
  6. 分割する1本目の線をクリックします。
  7. 2本目をクリックします。

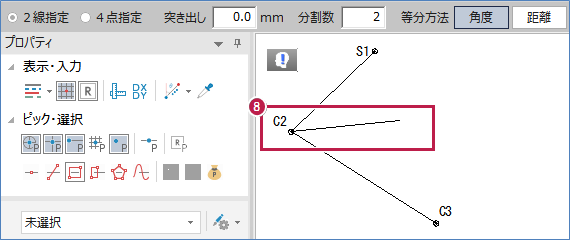

  8. 2等分線ができたことを確認します。
メモ
  • インプットバーで［距離］を選択した場合、角度ではなく線端同士の距離の等分になります。
