Q：《CAD》で寸法線や引出線の線だけ削除するにはどうしたらよいですか。
A：［データ編集］タブ－［基本編集］－［分解］で、線と文字に分けてから線を削除してください。
操作方法

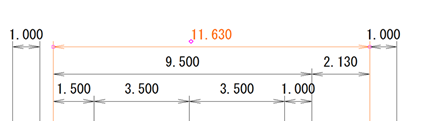

「寸法線要素」や「引出線要素」で作成したデータは、クリックすると線と文字が同時に選択された状態になります。

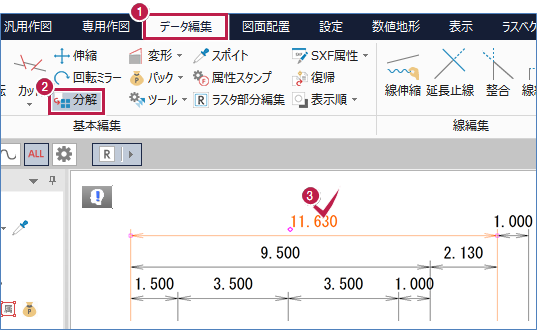

- ［データ編集］タブをクリックします。
- ［基本編集］グループ－［分解］をクリックします。
- 分解する要素をクリックします。

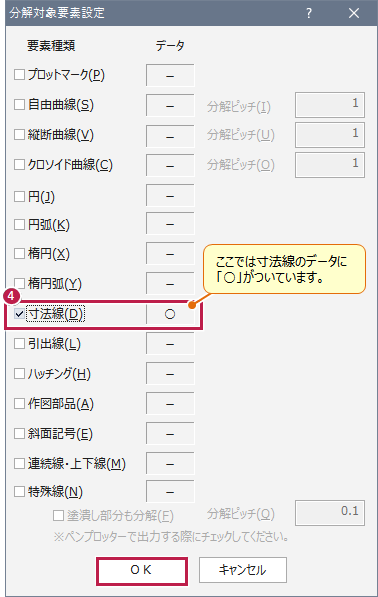

- 分解の対象となる要素にチェックをつけて「OK」をクリックすると、寸法線が線と文字に分解されます。
メモ
- 既に分解済みの要素を選択すると「分解対象要素を選択してください。」と出ます。
