| プログラム名 | CAD | Ver. | Ver.2 | ID | T000731 | 更新日 | 2018/06/12 |
Q：《CAD》のレイヤの色でSXF（SFC/P21）出力するにはどうしたらよいですか。
A：［プロパティ］－［ピック・選択］で［全選択］し、［共通属性］－［カラー］を［レイヤの色］に変更した後、SXF書き込みしてください。
操作方法

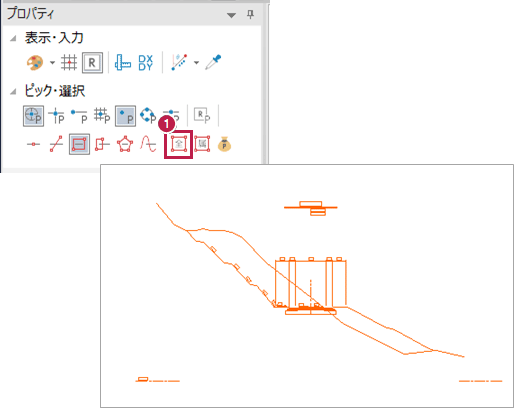

- ［プロパティ］－［ピック・選択］－［全選択］で図面を選択します。

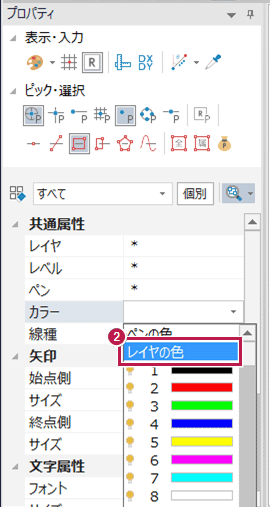

- ［プロパティ］－［共通属性］－［カラー］を［レイヤの色］に変更します。
- 図面の色がレイヤの色と同じになります。

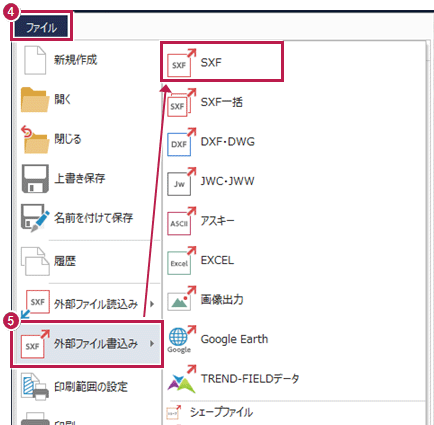

- ［ファイル］タブをクリックします。
- ［外部ファイル書込み］－［SXF］をクリックします。

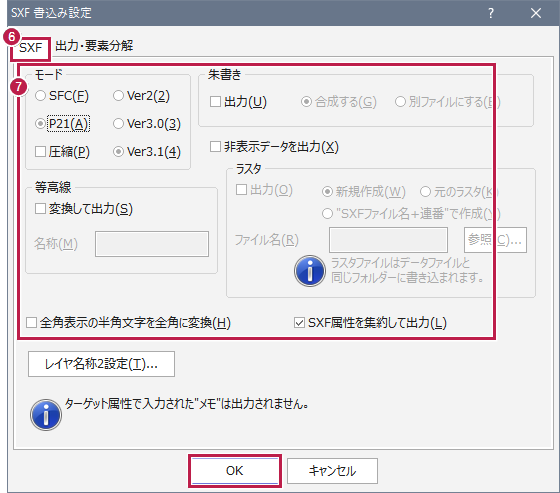

- ［SXF］タブをクリックします。
- 各項目で設定し、［OK］をクリックして書き込んでください。
メモ
- SXF（SFC／SFZ／P21／P2Z）やDWG/DXFのデータの色は［カラー］で設定した色になります。レイヤで色分けしたものを使いたい場合は、［レイヤ］の色を［カラー］へ持って行くこと（一括訂正）で使うことができます。
- 一括訂正の操作についてはこちらを参照してください。
