CAD(汎用) > レベル(縮尺)
プログラム名 CAD Ver. Ver.2 ID T000883 更新日 2018/06/12
Q:《CAD》で座標系を保持した状態で図面を移動するにはどうしたらよいですか。
A:[データ編集]-[レベル移動]-[形状移動]で移動してください。

操作方法

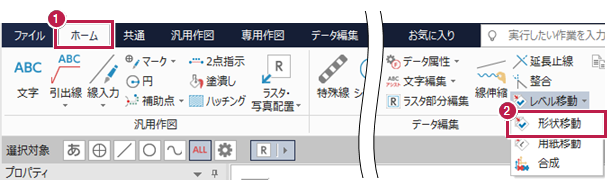

  1. [ホーム]タブをクリックします。
  2. [データ編集]グループ-[レベル移動]-[形状移動]をクリックします。

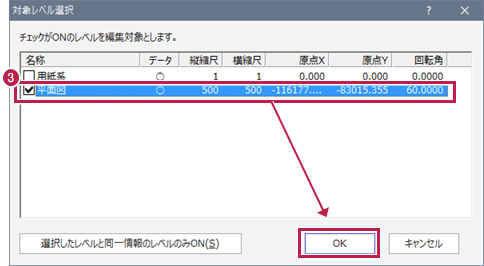

  3. レベルを選んで[OK]をクリックします。

    ※チェックが外れているものがある場合、元の場所に取り残されるため、全体を移動する場合は[用紙移動]がおすすめです。[用紙移動]の操作方法はこちらを参照してください。

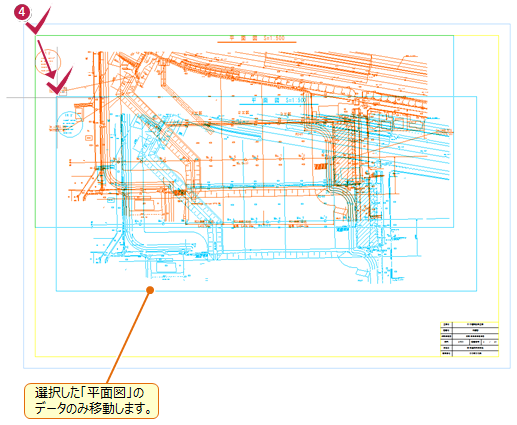

  4. 移動元の基準点をクリックして指定し、移動先の基準点をクリックして移動します。
