操作方法

■2点クリックして寸法の引き出し方向を自由に設定する方法

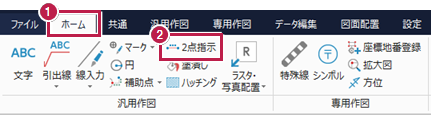

1. ［ホーム］タブをクリックします。
2. ［汎用作図］グループ－［2点指示］をクリックします。

3. インプットバーの［詳細設定］をクリックします。

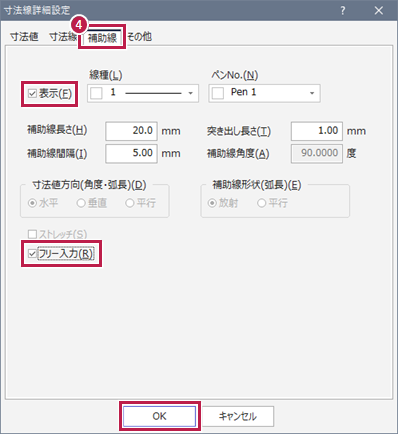

4. ［補助線］タブで［フリー入力］をONにして［OK］をクリックします。
   ［フリー入力］がグレーで選択ができない場合は、［表示］をONにして引き出し線が出せる設定にします。

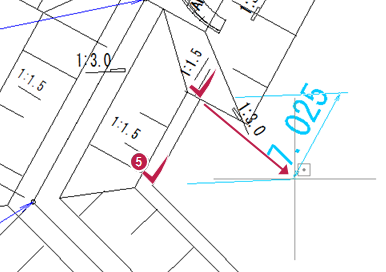

5. 2点クリックして斜めに引き出してください。


■直線を指定して寸法の引き出し方向を自由に設定する方法

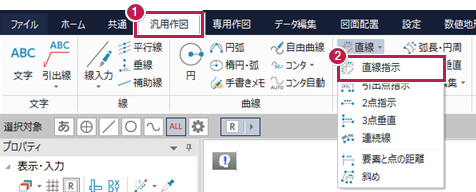

1. ［汎用作図］タブをクリックします。
2. ［寸法線］グループ－［直線］－［直線指示］をクリックします。

3. インプットバーの［斜め］をONにして［詳細設定］をクリックします。

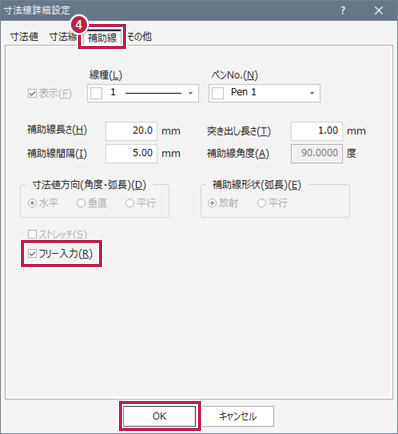

4. ［補助線］タブで［フリー入力］をONにして［OK］をクリックします。

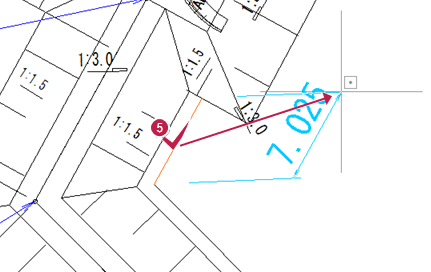

5. 寸法を出したい直線をクリックして斜めに引き出してください。
