Q：《CAD》で、別の作業データの図面をレベルやレイヤなどの情報を持ったまま取り込むにはどうしたらよいですか。
A：［ホーム］タブの［複写］で図面全体を選択し、別の作業データを開いて貼り付けてください。［移動］でも可能です。
操作方法
- ［プロパティ］で［ピック・選択］－［全選択］をクリックして図面全体を選択します。

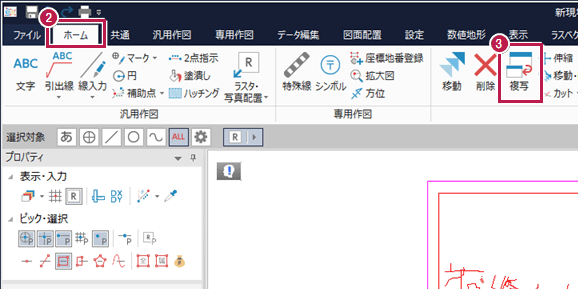

- ［ホーム］タブをクリックします。
- ［データ編集］グループ－［複写］をクリックします。
- インプットバーで、［複写］をON、［現在のレイヤに複写］をOFF、［ページ間でレベル追加］をONにします。

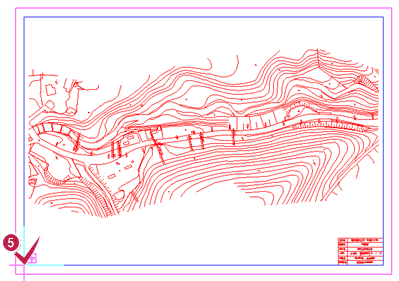

- 貼り付け時の基準点をクリックして指定します。ここでは内枠の左下を指定します。

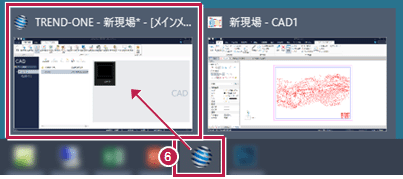

- マウスに複写したデータがついてくる状態で、タスクバーにある【TREND-ONE】の［メインメニュー］をクリックして起動します。
-
《CAD》の［新規作成］をクリックして新しい作業データを作成します（既存の作業データに貼り付ける場合は、既存の作業データを開いてください）。

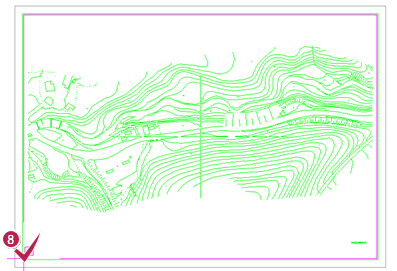

- 複写先基準点をクリックで指定し、データを貼り付けます。
- ［設定］タブの［設定］グループ－［形状表示］で［レイヤ］や［レベル］を切り替えて、元のレイヤとレベルでデータが貼り付けられたことを確認します。
※データを個々にクリック選択し、［プロパティ］の［共通属性］で［レイヤ］や［レベル］を確認する方法でも確かめることができます。
メモ
- 【BLUETREND XA】以前の［データ読込み］－［既図面］、［ページ間編集］と同様の操作がおこなえます。
- ［ホーム］タブの［データ編集］グループ－［移動］でも同様に操作できます。
- 連続してデータの複写をおこなう場合の操作方法はこちらを参照してください。
