Q：《CAD》に配置された一覧表などをExcelデータに変換するにはどうしたらよいですか。
A：［ファイル］タブ－［外部ファイル書込み］－［EXCEL］で、変換したいデータを範囲選択してExcelデータに変換してください。

操作方法

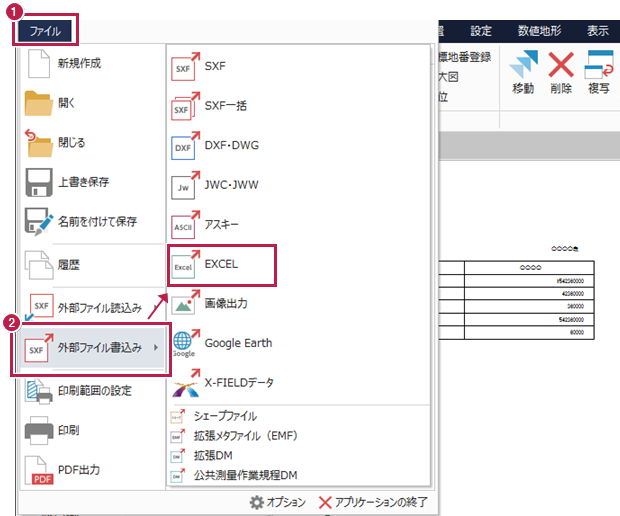

  1. ［ファイル］タブをクリックします。
  2. ［外部ファイル書込み］－［EXCEL］をクリックします。

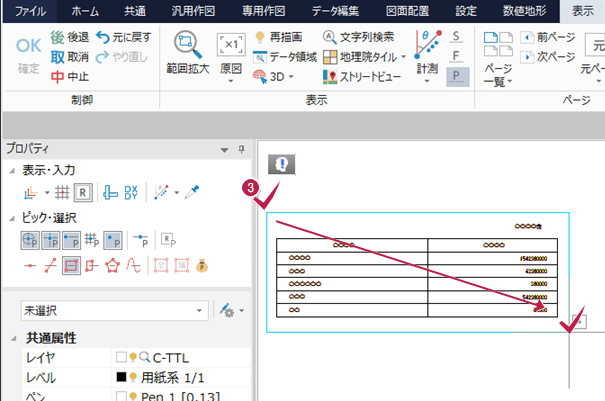

  3. 図面上の一覧表を範囲選択します。

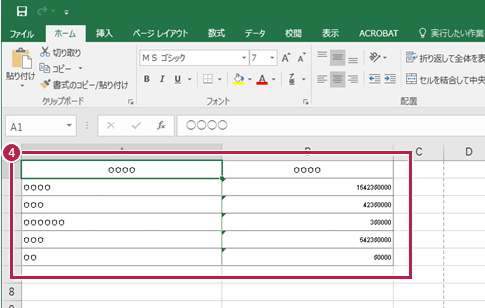

  4. Excelファイルを確認してください。
    ※表の枠線だけで文字列がなかったり、枠や罫線がなくて文字列だけの場合は変換できません。また、線と文字が重なっていたり、文字同士が重なっている場合などはうまく変換できません。
メモ
  • CAD図面をコピーしてExcelファイルへ貼り付けるにはこちらを参照してください。
  • Excelの一覧表をCAD要素に変換するにはこちらを参照してください。
