Q：《CAD》で5%の勾配を入力して線を描きたいのですが、図面によって1%になったりしてうまく描けない場合があります。どうしたらよいですか。
A：縦断図などの縦横異縮尺の図面の場合は、［プロパティ］の［図面］－［方向角］を「実際」にして勾配を入力してください。
操作方法

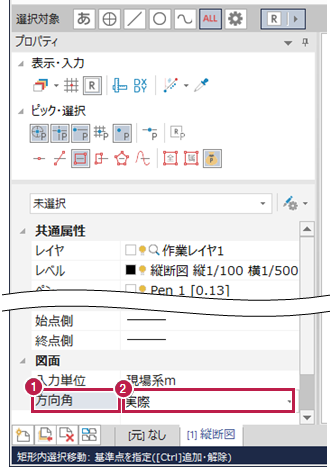

- ［プロパティ］の［図面］ー［方向角］をクリックします。
- 「図面」から「実際」に変更します。

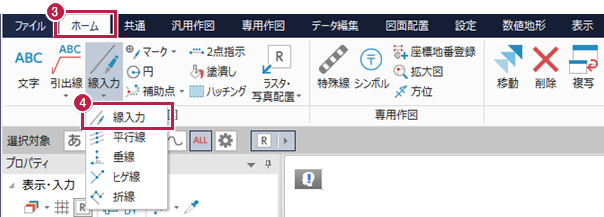

- ［ホーム］タブをクリックします。
- ［汎用作図］グループ－［線入力］－［線入力］をクリックします。

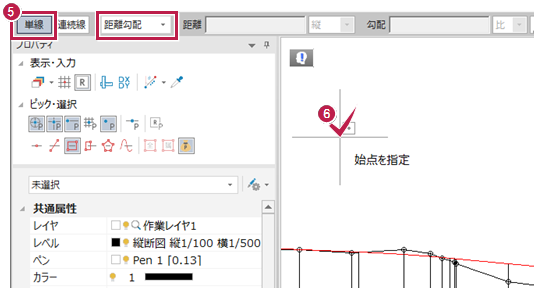

- インプットバーで［単線］をON、入力形式は「距離勾配」を選択します。
- 始点をクリックします。
- ［距離］を「実長」、［勾配］を「％」に設定します。

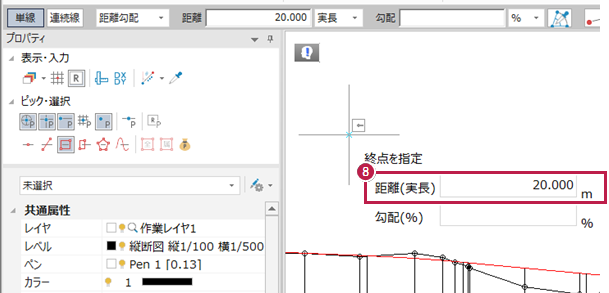

- マウスのホイールボタンを押すか、キーボードのCtrl＋↓でCAD上の［距離（実長）］欄にカーソルを移動し、実際の距離を入れます。

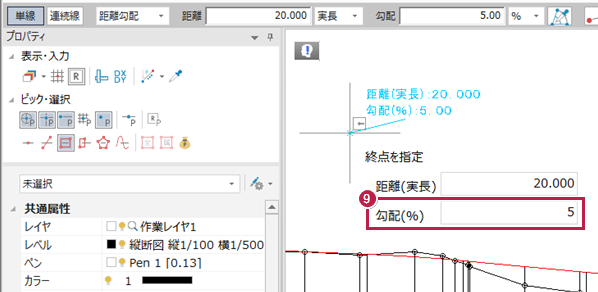

- Enterキーで［勾配（%）］欄にカーソルを移動して、「5」を入力し、Enterキーで確定します。
◆［図面］－［方向角］について
「実際」の場合：図面の回転角を考慮した角度になります。※［レベル設定］で確認
「図面」の場合：CAD画面の上が「０」度で右回りの角度になります。
メモ
- ［設定］タブの［モード］グループ－［入力属性］で切り替える方法もあります。
- 選択している［レベル］に回転角があったり、縦横異縮尺の場合は［方向角］の設定によって入力する線の向きなどが変わります。
