Q：《CAD》でDM用の図面を取り込んだところ、構造物と被る等高線の一部が消えています。クリックすると選択はできるのでデータはあるようですが、どうしたらよいですか。
A：等高線（連続線）の一部が陰線（間断）処理されて非表示になっている可能性があります。［データ編集］タブの［線編集］－［部分非表示］で選択して表示させてください。
操作方法
- ［データ編集］タブをクリックします。

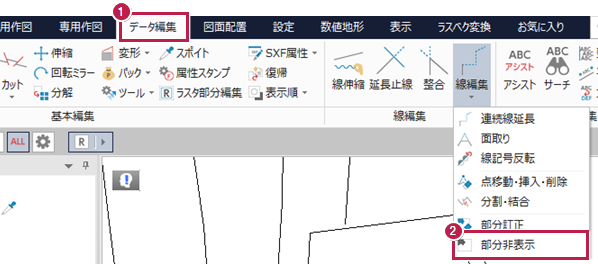

- ［線編集］グループ－［線編集］－［部分非表示］をクリックします。

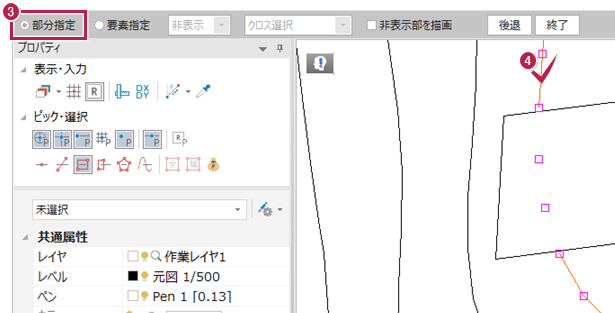

- インプットバーで［部分指定］をONにします。
- 一部非表示になっている連続線を選択します。

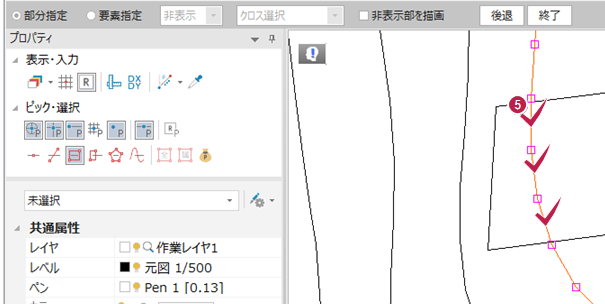

- 表示に戻したい部分をクリックして指定します。

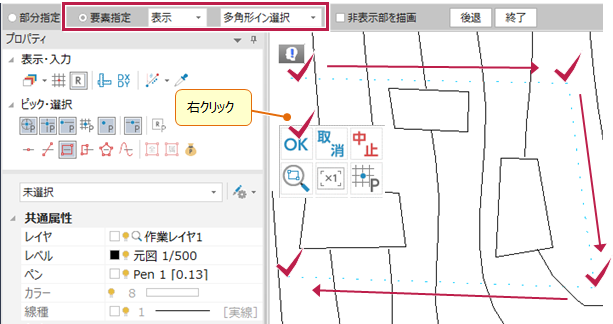

※複数ある場合や図面全体を指定したい場合は、［要素指定］をONにして、「表示」「多角形イン選択」にそれぞれ切り替えてから、マウスで図面を範囲指定します。
メモ
- 陰線処理で一部非表示に設定できるのは、「連続線」と「上下線」です。操作方法はこちらを参照してください。
