Q：《CAD》でSFCなどのSXF形式でファイルを出力すると、マークの中に線が出てしまいます。出ないようにするにはどうしたらよいですか。
A：書き込みの設定で、［出力・要素分解］タブの［マスク考慮］をONにしてください。
操作方法
■開いているページをSXF変換する場合

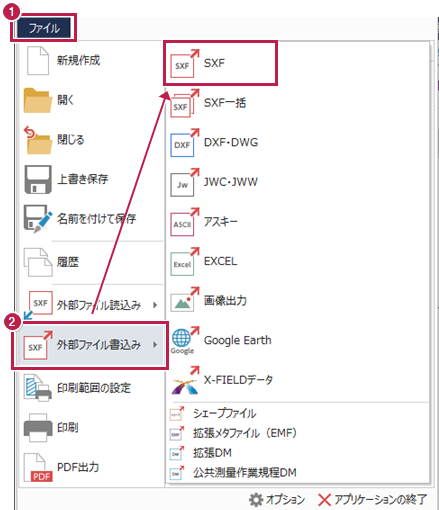

- ［ファイル］タブをクリックします。
- ［外部ファイル書込み］－［SXF］をクリックします。

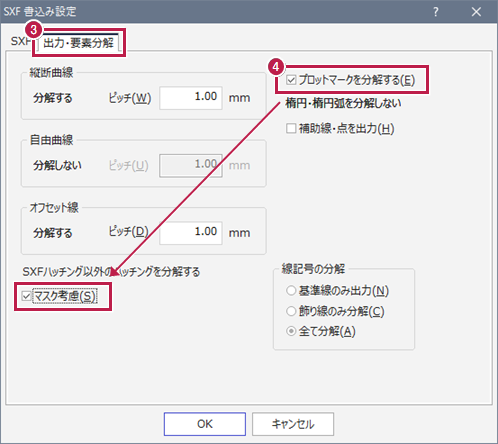

- ［出力・要素分解］タブをクリックします。
- ［プロットマークを分解する］をON、［マスク考慮］をONにします。
1ページずつのSXF変換の操作方法はこちらを参照してください。
■複数ページを一度にSXF変換する場合
- ［ファイル］タブをクリックします。

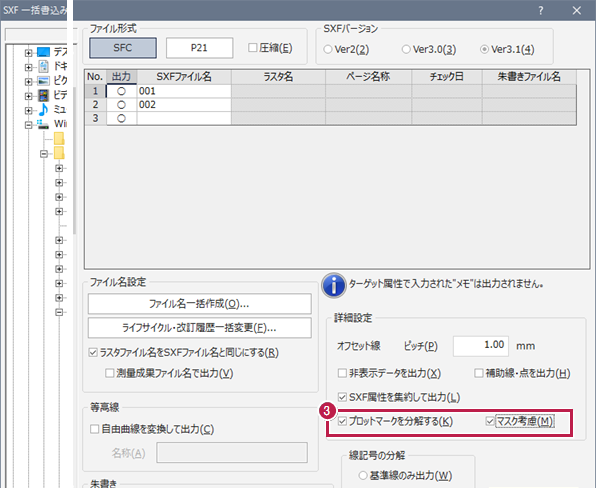

- ［外部ファイル書込み］－［SXF一括］をクリックします。
- ［プロットマークを分解する］をON、［マスク考慮］をONにします。
複数一括のSXF変換の操作方法はこちらを参照してください。
◆SXF形式での「マーク」について
SXFで規定されている要素で「マーク」の属性はありません。そのため、分解して円や線分に変換するか、分解せずに点要素の「十」に変換する方法になります。
メモ
- マークに対するマスクの設定についてはこちらを参照してください。
- DWG/DXFやJWWなども「マーク」属性はないため、必要に応じて［マスク考慮］を使用してください。
