Q：《CAD》で図面の背景に地理院タイルの地図を貼り付けて印刷するにはどうしたらよいですか。
A：［表示］タブの［地理院タイル］－［ラスタ化（範囲指定）］で、印刷ができるようラスタ画像に変換してください。
操作方法

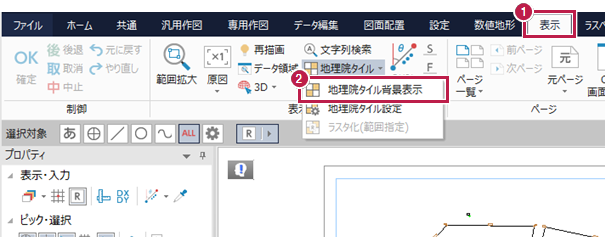

- ［表示］タブをクリックします。
- ［表示］グループ－［地理院タイル］－［地理院タイル背景表示］をクリックして、地理院タイルの地図を背景表示します。

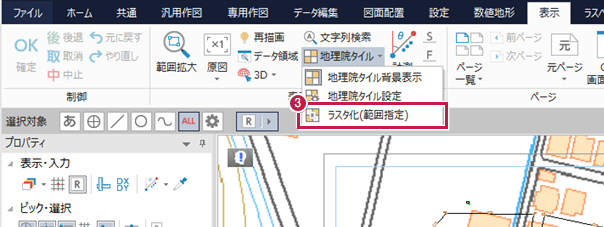

- ［表示］グループ－［地理院タイル］－［ラスタ化（範囲指定）］をクリックします。

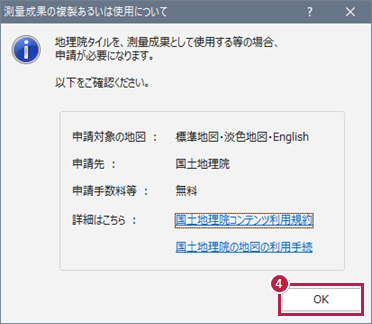

- 地理院タイルの使用について確認し、［OK］をクリックします。

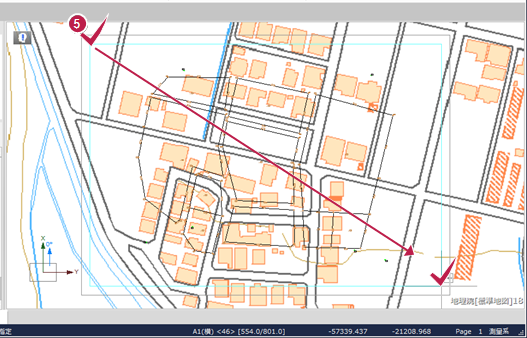

- 印刷する地理院タイルの範囲をマウスで2点クリックし、範囲を指定します。

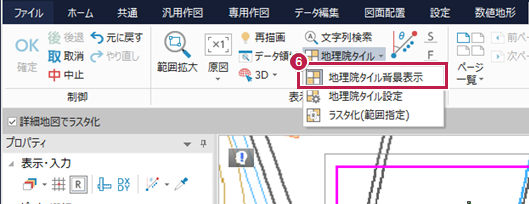

- ［表示］グループ－［地理院タイル］－［地理院タイル背景表示］をクリックして、地理院タイルの地図表示を消します。

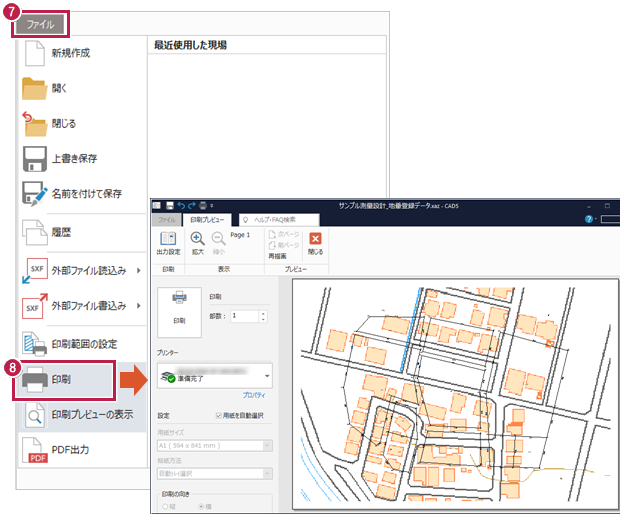

- ［ファイル］タブをクリックします。
- ［印刷］をクリックしてプレビュー画面で確認します。
メモ
- 背景表示の地理院タイルの種類は、［表示］グループ－［地理院タイル］－［地理院タイル設定］で設定してください。
- ラスタ化した地図は、CAD要素として編集できます。
