CAD（その他） > 計測
プログラム名 CAD Ver. Ver.2 ID T000906 更新日 2018/06/12
Q：《CAD》で中抜きのある形状（ドーナツ型）の面積を確認するにはどうしたらよいですか。
A：中抜き部分の中ほどから図形の外まで線を描き、［表示］タブの［計測］－［面積］で確認してください。

操作方法

  1. ［ホーム］タブをクリックします
  2. ［汎用作図］グループ－［線入力］－［線入力］をクリックします。

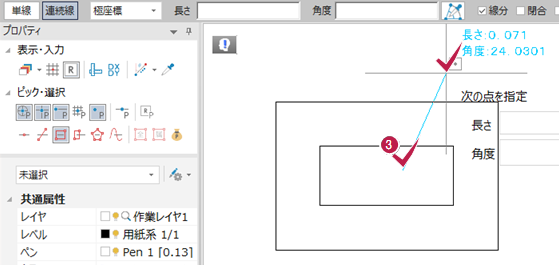

  3. 中抜き部分の中ほどから図形の外までの線を入力します。

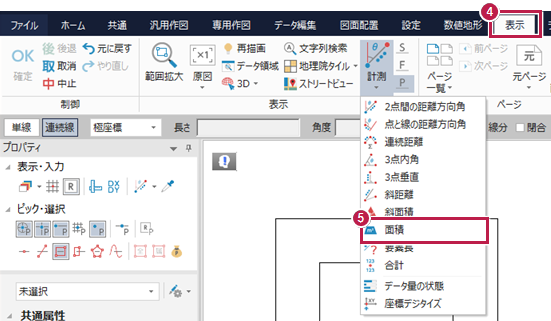

  4. ［表示］タブをクリックします。
  5. ［表示］グループ－［計測］－［面積］をクリックします。

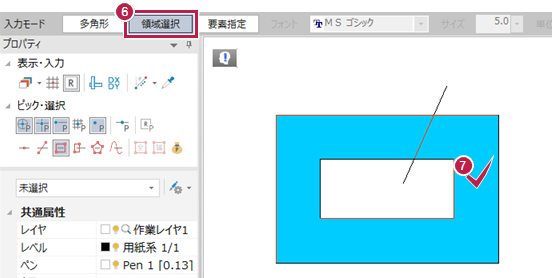

  6. インプットバーで［領域選択］をONにします。
  7. 計測したい図形の中ほどをクリックします。

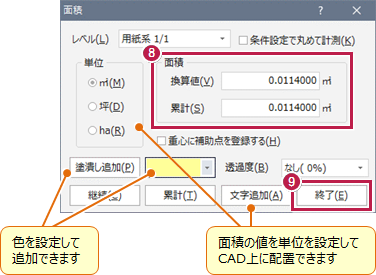

  8. 面積を確認し、必要に応じて色の追加や面積の値の配置をおこなってください。
  9. ［終了］をクリックします。
  10. ［ホーム］タブの［削除］で最初に描いた線を消してください。
