解説

（例）縮尺が1/500で、3mの線（実寸：6mm）が描かれている場合

CADデータをDXF・DWGに書き込んだときの設定は以下のようになります。

設定	① ［現場座標系に変換］をON 単位を「m」に設定	② ［現場座標系に変換］をON 単位を「mm」に設定	③ ［現場座標系に変換］をOFF
AutoCADでの長さ	3m	3000mm	6mm

1/1のDXF・DWGデータがほしい場合は、①もしくは②の設定で書き込みます。
単位はAutoCADで読み込むときにどちらがよいかによって選択してください。
1/500のデータがほしい場合は、③の設定で書き込みます。

操作方法

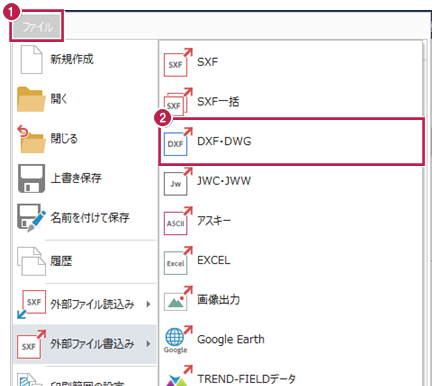

1. ［ファイル］タブをクリックします。
2. ［外部ファイル書込み］－［DXF・DWG］をクリックします。

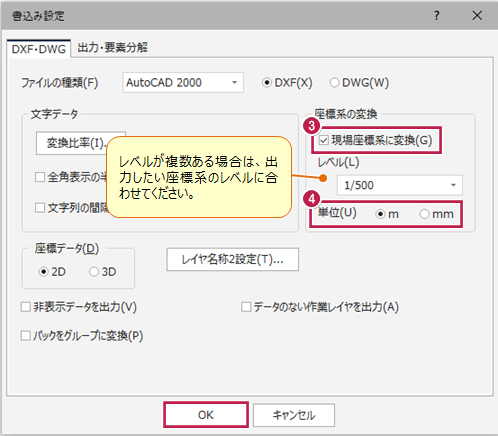

3. ［現場座標系に変換］をONにします。
4. 単位を設定し、［OK］をクリックします。

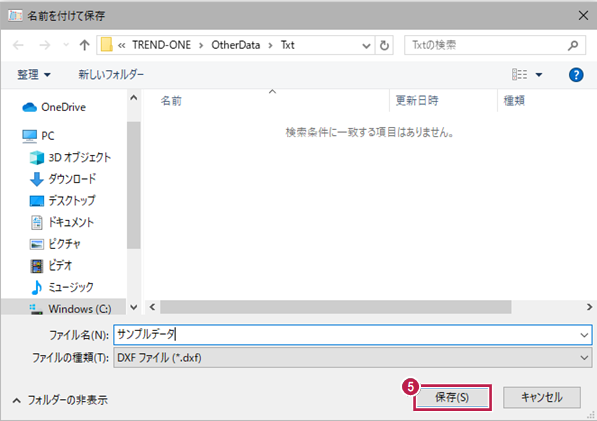

5. 保存先を指定し、ファイル名を入力して［保存］をクリックします。

6. 完了のメッセージは［OK］をクリックします。
