Q：引出線の矢印を表示せずに入力しSXF（SFC/P21）出力すると、矢印が表示されるのはどうしてですか。
A：SXF側で引出線要素には必ず矢印がつくという決まりがあるため、引出線でSXF出力すると矢印が復活し表示されます。矢印を表示しないようにするには、引出線を文字と線に分解してから線端属性を変更し、SXF出力してください。
操作方法

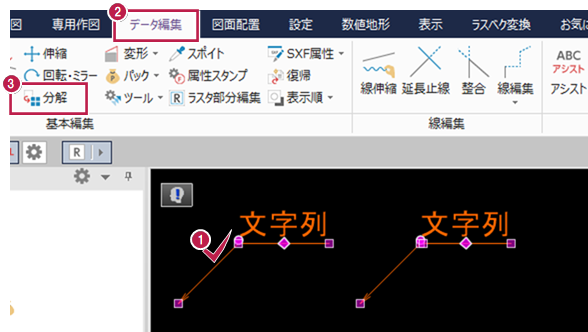

- 引出線要素を選択します。
- ［データ編集］タブをクリックします。
- ［基本編集］グループ－［分解］をクリックします。
引出線要素が文字要素と線要素に分解されます。

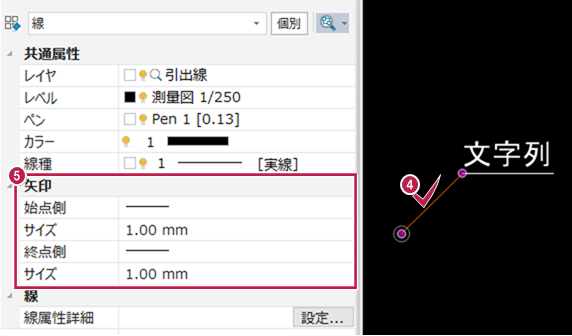

- 分解された矢印つきの線要素を選択します。
- CAD画面左側の［プロパティ］より「矢印」の線端属性を始点側・終点側ともに矢印なしに変更します。
その後、SXF形式で出力してください。
メモ
- 「SFZ」「P2Z」形式で出力した場合も同様です。
