Q：《縦断線形》の［形状図配置］の［作図設定］に［旗上げを表示する］のチェックがありますが、旗上げの内容はどこで入力しますか。
A：［計画入力］欄の右にある［備考1］に入力した文字が旗上げの上段、［備考2］が旗上げの下段に表示されます。表示したい測点（追加距離）の行にある［備考1］、［備考2］に入力してください。

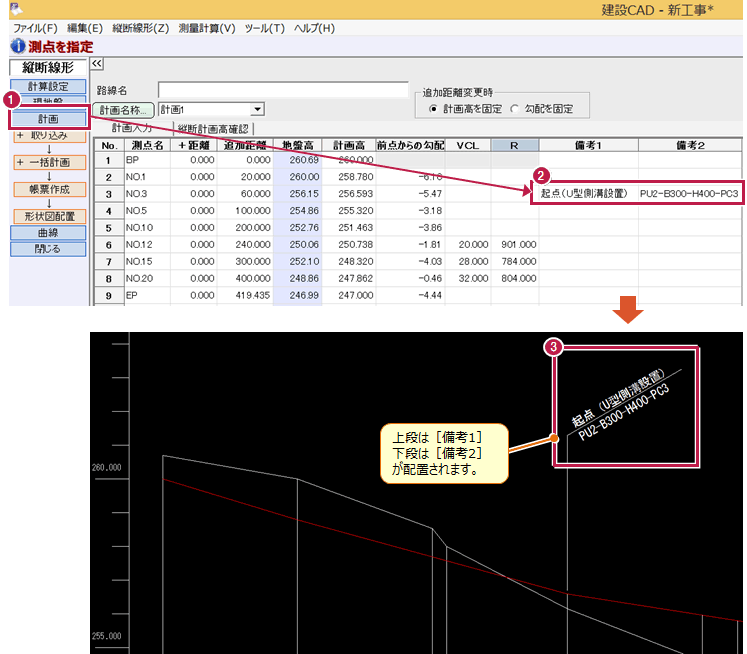

操作方法
- ガイドバーの［計画］をクリックします。
- 旗上げを表示したい測点（追加距離）の［備考1］に旗上げの上段、［備考2］に旗上げの下段の内容を入力します。
- ［形状図配置］－［作図］を実行すると、旗上げが作成されます。
メモ
- CAD画面で図面に直接入力する場合は、［土木］－［旗上げ］－［縦断図旗上げ］で入力することができます。
