Q：登録済みの座標を、レイヤを分けて図面に落とす方法を教えてください。
A：［土木］－［座標］－［マークプロット］ で、レイヤを切り替えながら座標を配置してください。
操作方法

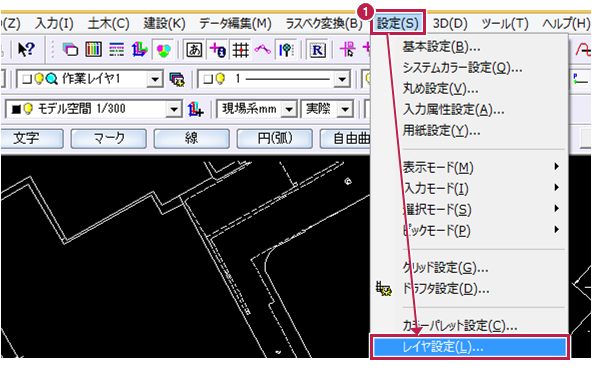

- ［設定］－［レイヤ設定］をクリックします。

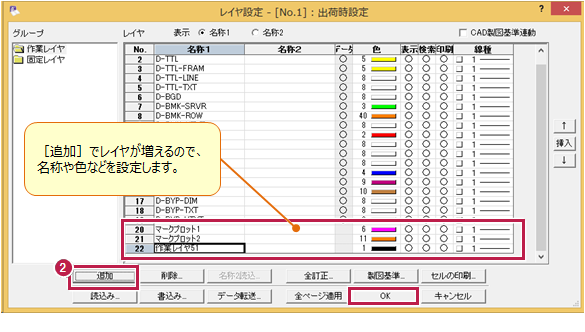

- ［追加］で作業レイヤを作り、名称の変更や色の変更等を行ったら［OK］をクリックします。

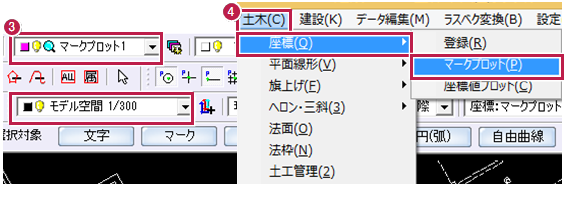

- ツールバーで、今からプロットするマークのレイヤを選択し、縮尺も合わせます。
- ［土木］－［座標］－［マークプロット］をクリックします。

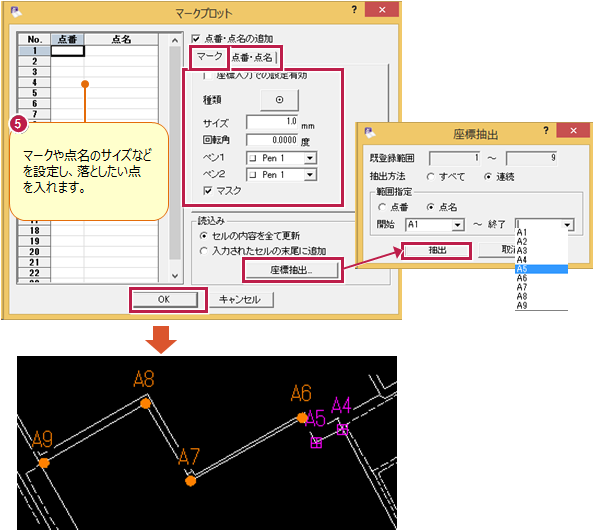

- ［マーク］タブで種類やサイズ等の設定を行い、［点番・点名］タブで文字サイズ等の設定を行います。
［座標抽出］でほしい点を抽出するなどして表に入れたら［OK］クリックでマークが落ちます。
レイヤを切り替えながらプロットしてください。
