| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000068 | 更新日 | 2018/04/10 |
Q：3次元設計データを作成するにあたり、《建設CAD》で横断変化点の高さを照合する方法はありますか。
A：［土木］－［横断設計照査］で、CAD上の要素から値の確認やチェックシートの配置ができます。
操作方法

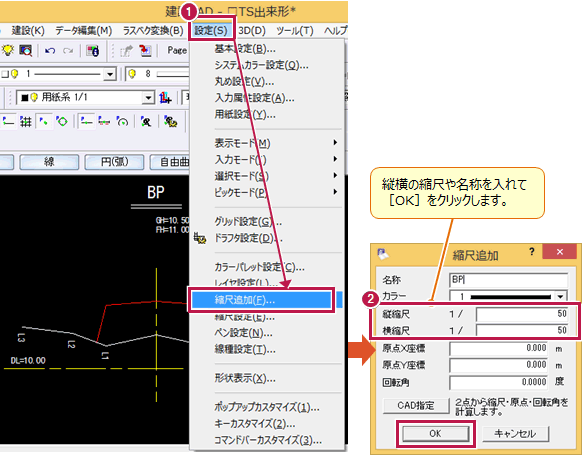

- ［設定］－［縮尺追加］をクリックします。
- 図面の縮尺を設定して［OK］をクリックします。

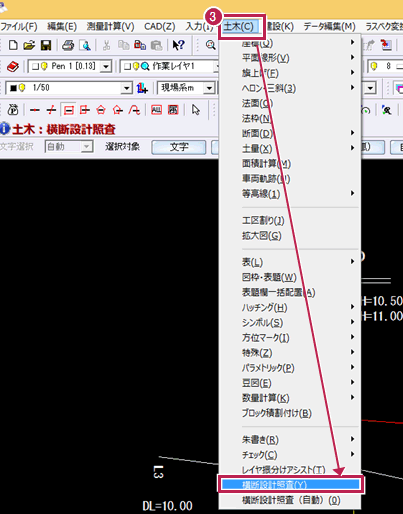

- ［土木］－［横断設計照査］をクリックします。

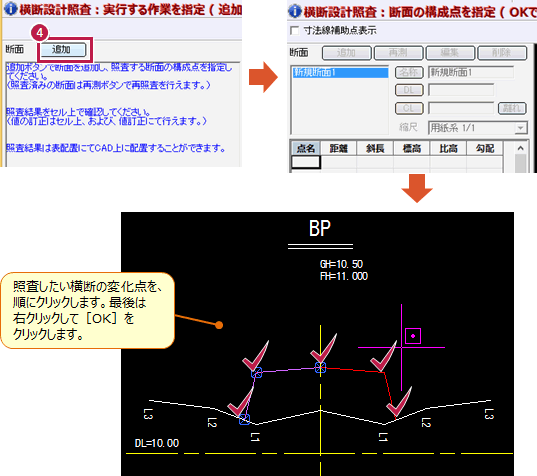

- ［追加］をクリックして、CAD上の横断面図から変化点をクリックして指定します。

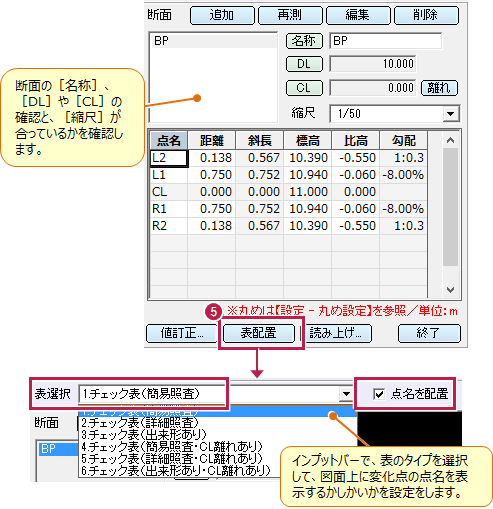

- ［名称］や［DL］［CL］［縮尺］などを確認します。［表配置］で照査用のチェック表を配置します。
メモ
- 以下の条件を満たす横断図の場合は、［横断設計照査（自動）］が使えます。
・横断図毎のタイトルに、測点名が配置されている。
・横断センター、DL線が配置されている。
・計画線と判断できるCADデータ（※1）がある。
（※1）レイヤ名に「主構造物外形線」または「-STR」の文字が含まれ、計画線が連続した線分要素の集合（または連続線要素）である。
