CAD（その他） > 表示
プログラム名 建設CAD Ver. Ver.18 ID M000073 更新日 2018/04/10
Q：《建設CAD》で、図面上の線の曲がりを分かりやすくするにはどうしたらよいですか。
A：［設定］－［表示モード］－［線の変化点を表示］をONにしてください。
線分、連続線、上下線、補助線の端点に○、折れ点に□、自由曲線の通過点に△の記号がハイライト表示されます。

操作方法

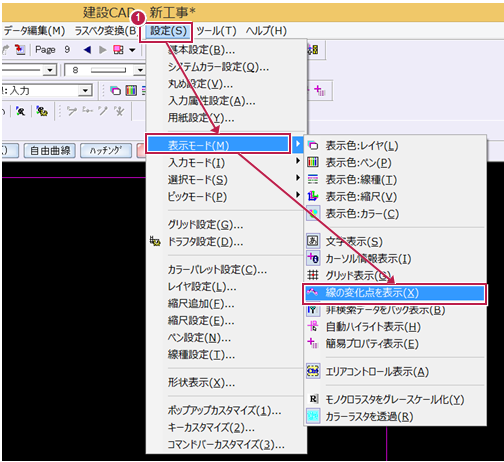

  1. ［設定］－［表示モード］－［線の変化点を表示］をクリックします。

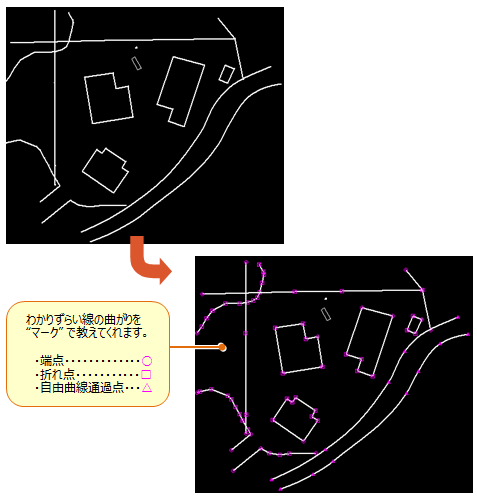

  2. 図面の変化するポイントにハイライトでマークが表示されます。

メモ
  • 記号形状は○、□、△固定です。
  • 円弧の端点は対象外です。
