Q：［ファイル］－［印刷範囲の設定］で傾けて範囲を指定したいのですが、水平垂直にしか指定できないのでしょうか。
A：［ファイル］－［印刷範囲の設定］では角度を考慮した範囲設定はできません。［土木］－［工区割り］で角度をつけた図面を作成して印刷してください。
操作方法

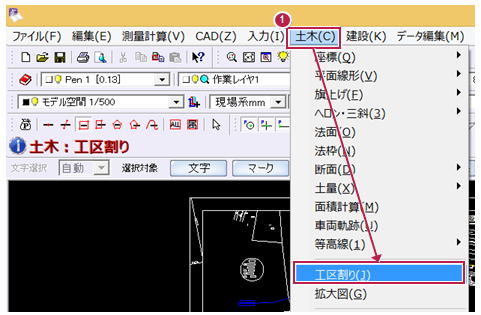

- ［土木］－［工区割り］をクリックします。
- 印刷範囲を決めるため、［用紙］の［選択］をクリックします。
- ［読込み］をクリックします。
- ［一覧］から用紙を選択して［OK］をクリックします。
- ［用紙設定］で設定されたサイズなどを確認して［OK］をクリックします。

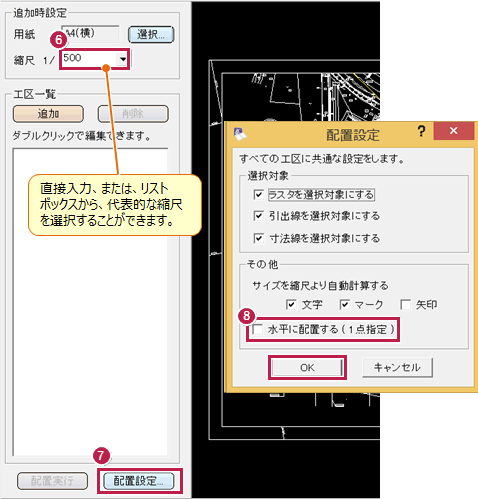

- 印刷したい縮尺を［縮尺］に入力します。
- ［配置設定］をクリックします。
- ［水平に配置する（1点指定）］のチェックがOFFになっていることを確認して［OK］をクリックします。

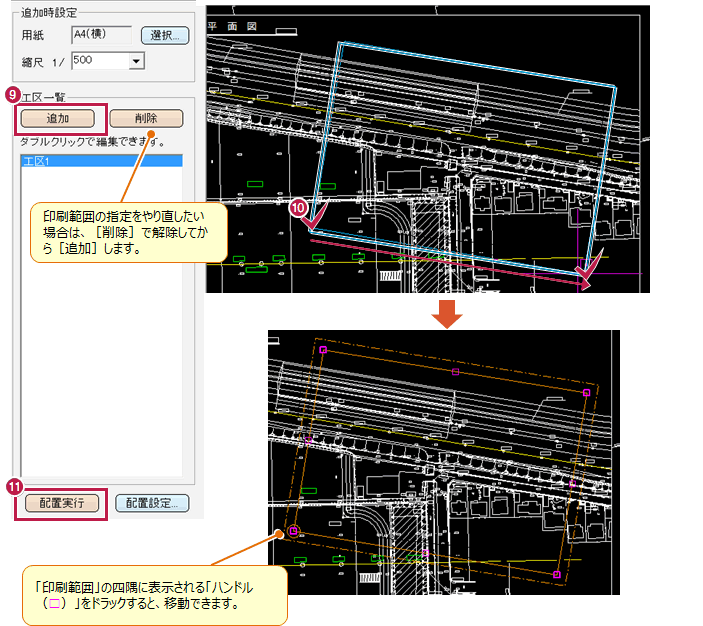

- ［追加］をクリックします。
- マウスに用紙イメージが表示されます。
印刷したい範囲に合わせ、範囲1点目（基準点）と範囲2点目（方向）を順番にクリックします。 - ［配置実行］をクリックします。

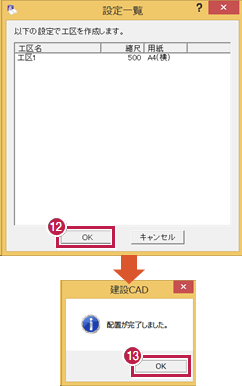

- ［設定一覧］で［OK］をクリックします。
- 配置完了のメッセージが表示されますので［OK］をクリックします。

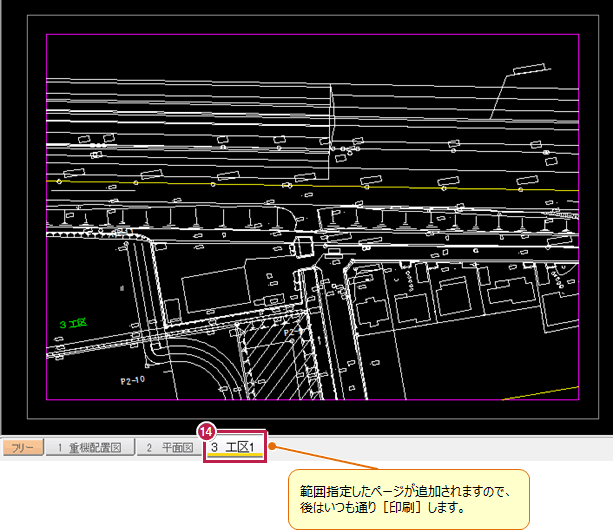

- 「ページタブ」の最後に、ページが追加されます。
