Q：《建設CAD》の［CAD製図基準チェック］で「輪郭線」や「表題欄」の縮尺でエラーが出ました。内容がよくわからないのですが、どうしたらよいですか。
A：製図基準用の図面の枠と表題欄には入力ルールがあります。［データ編集］－［属性移動］でレイヤを正しく分けて、縮尺は「用紙系1/1」に修正してください。

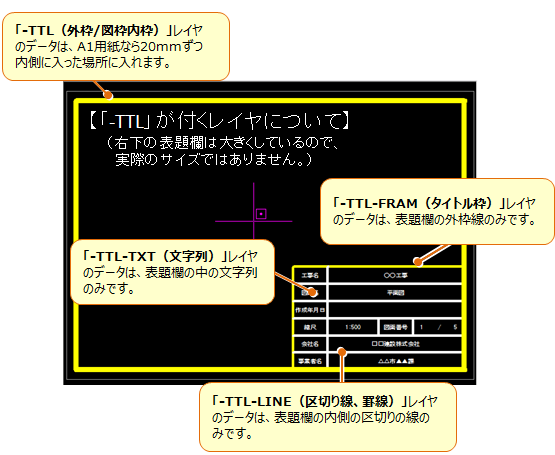

「CAD製図基準」では、図枠、表題欄（タイトルボックス）について細かく設定されています。下図のように、それぞれのレイヤ名称とデータが決まっています。また、これらはすべて「用紙系1/1」の縮尺にする必要があります。

データを見ながら図枠、表題欄の仕分けをおこなうには、以下の手順でおこないます。

操作方法

  1. ［データ編集］－［属性移動］で、［縮尺］をクリックします。

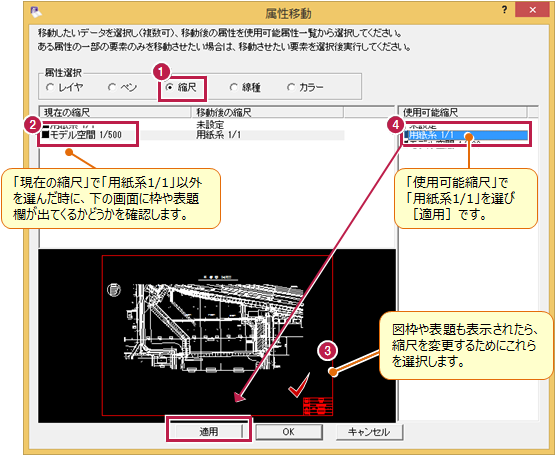

  2. 「現在の縮尺」で「用紙系1/1」以外の縮尺を選び、下の画面に枠や表題が表示されるかを確認します。
  3. 枠や表題欄が表示された場合、それらを選択して色を変えます。
  4. 「使用可能縮尺」で「用紙系1/1」を選んで［適用］をクリックします。
    選択した枠や表題欄が「用紙系1/1」のデータになります。
  5. 次に、［レイヤ］をクリックします。

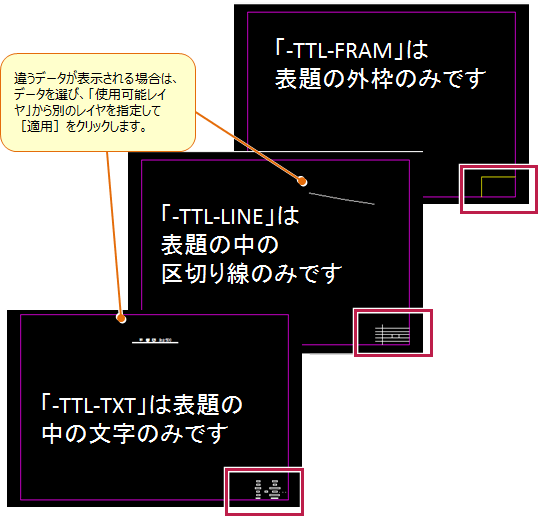

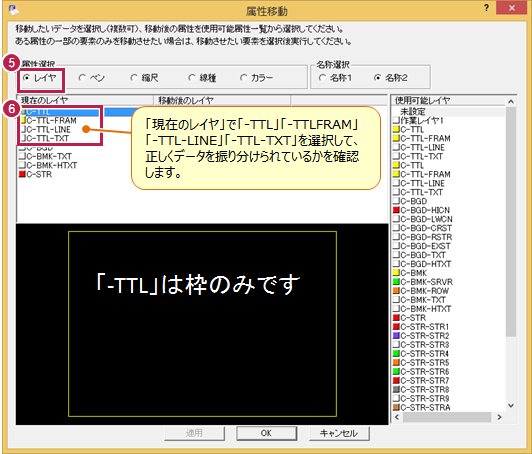

  6. 「現在のレイヤ」で「-TTL」（外枠/図枠内枠）、「-TTL-FRAM」（タイトル枠）、「-TTL-LINE」（区切り線、罫線）、「-TTL-TXT」（文字列）を選択して、正しくデータが割り振られているかを確認します。

    違うデータが入ってしまっている場合は、レイヤを変更する必要があります。

メモ
  • 縮尺を用紙系に変更する方法として、［CAD製図基準チェック］で「-TTL」レイヤをまとめて変更もできます。操作は、こちらを参照してください。
