| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000151 | 更新日 | 2018/04/10 |
Q：レイヤごと（ペンごと）に分けた形で図面を確認するにはどうしたらよいですか。
A：［設定］－［形状表示］を実行すると左側にパネルが表示されます。上部にあるモードで属性毎の表示にして確認してください。プレビュー画面上で右クリックして［表示 ON・OFF］などを設定することもできます。
操作方法

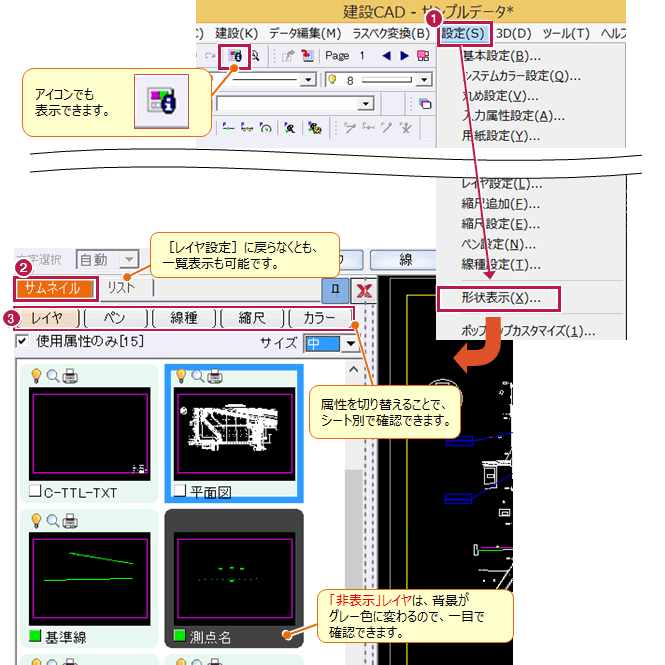

- ［設定］－［形状表示］をクリックします。
- 左側のパネルで［サムネイル］が選択されていることを確認します。
- ［表示モード］を指定します。ここでは［レイヤ］を指定します。

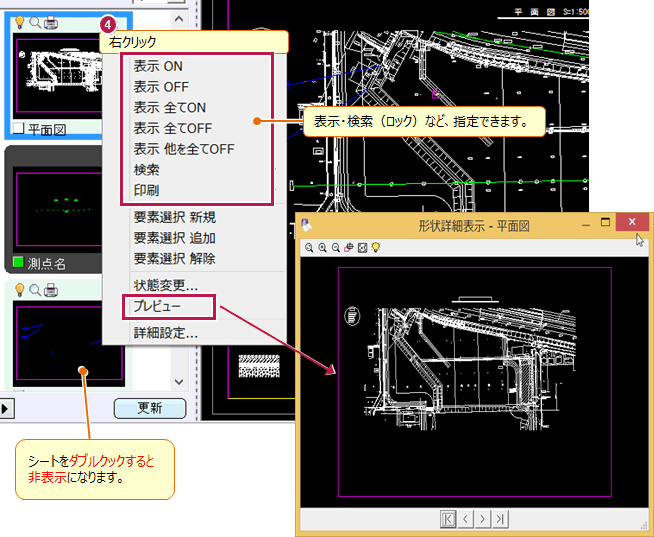

- プレビュー画面上で右クリックして［表示 ON・OFF］などを設定することができます。
拡大表示する場合は［プレビュー］をクリックします。

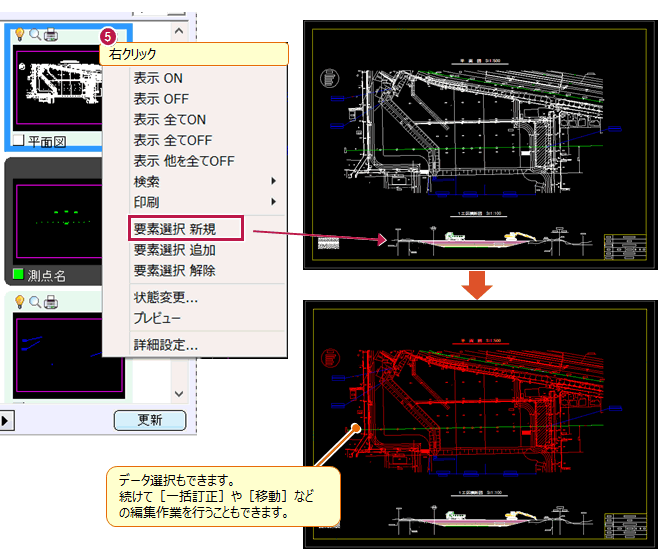

- また、右クリックして［要素選択］で、直接データを選択したり、解除したりすることができます。
メモ
- 武蔵2014以前の［形状表示］をご希望の方は、［設定］－［基本設定］の［その他］タブの［形状表示コマンド］で［ダイアログ形式（旧形式）］を選択してください。
