操作方法

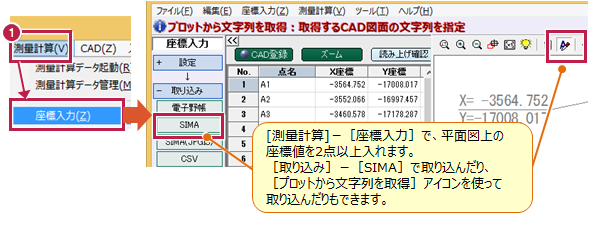

1. ［測量計算］－［座標入力］で平面図上のわかっている2点以上の座標を先に入れておき、［閉じる］でCADに戻ります。

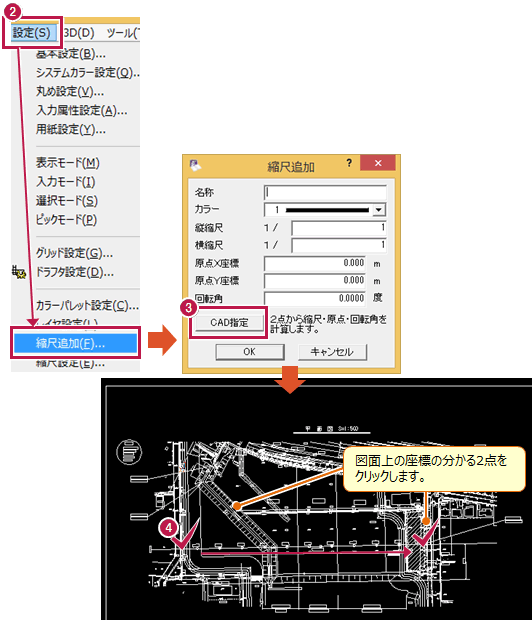

2. ［設定］－［縮尺追加］をクリックします。
3. ［CAD指定］をクリックします。
4. 平面図上の座標がわかるポイントを2点クリックします。

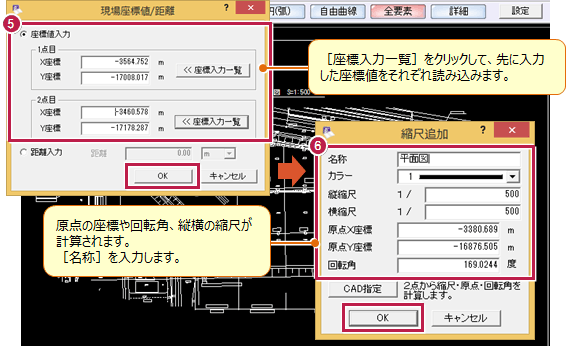

5. ［座標入力一覧］をクリックし、それぞれの座標値をセットして［OK］をクリックします。
6. 縮尺などを確認し［名称］を入力して［OK］をクリックします。

   縮尺や座標系を追加しましたが、平面図にはまだ情報を持たせていないので、以下の方法で図面にも座標系などを持たせます。

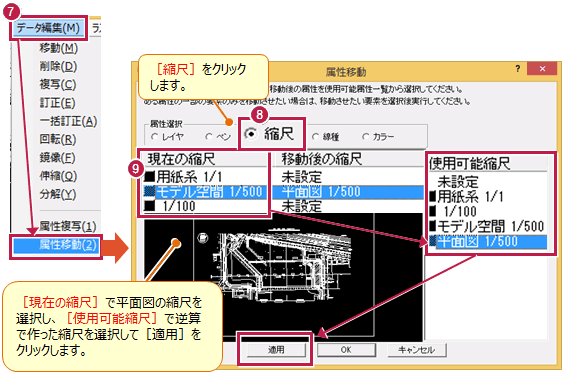

7. ［データ編集］－［属性移動］をクリックします。
8. ［縮尺］をクリックします。
9. ［現在の縮尺］で平面図を選択し［使用可能縮尺］で変更する縮尺を選択して［適用］をクリックします。

   この他に、図面全体を選んで［データ編集］－［一括訂正］で［縮尺］を変更したり、［土木］－［工区割り］で別ページを作成して、平面図に座標系などを持たせることもできます。

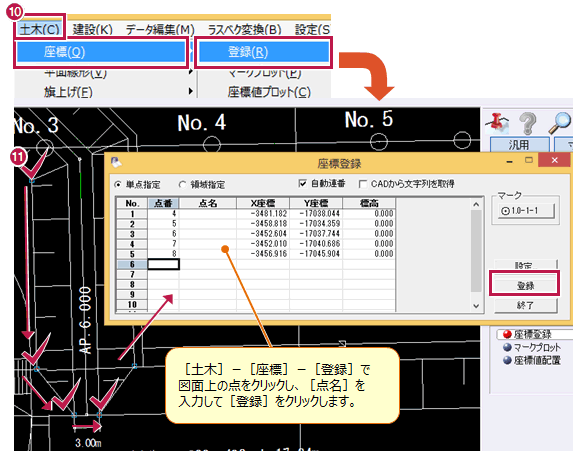

10. ［土木］－［座標］－［登録］をクリックします。
11. 図面上のポイントをクリックし、座標登録とプロットを行います。
