CAD（汎用） > その他入力
プログラム名 建設CAD Ver. Ver.18 ID M000327 更新日 2018/04/10
Q：中抜きのある形状（ドーナツ型）に塗潰しを入れたいのですが、中の囲まれた部分は色が入らないようにできますか。
A：中抜き部分の中ほどから、図形の外まで貫くように1本の線を引いてから、塗潰しを入れる方法で可能です。

操作方法

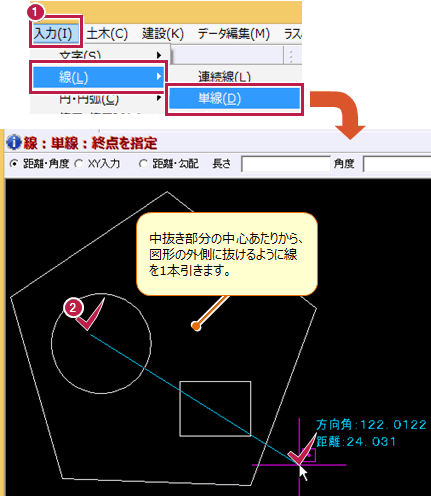

  1. ［入力］－［線］－［単線］をクリックします。
  2. 中抜き部分の中ほどから、図形の外までの線を1本入力します。

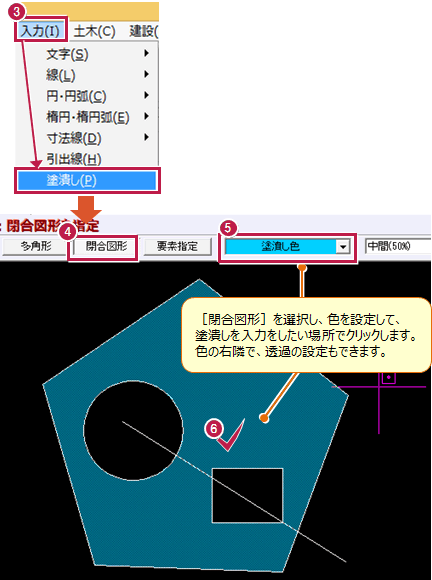

  3. ［入力］－［塗潰し］をクリックします。
  4. ［閉合図形］を選択します。
  5. 塗り潰す色を設定します。
  6. 塗潰しを入力する場所をクリックします。

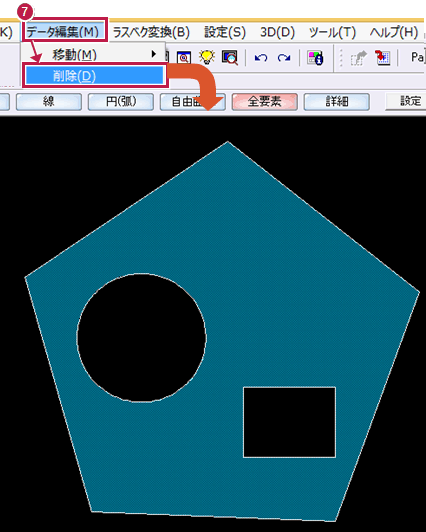

  7. 塗潰しを入力したら、［データ編集］－［削除］で線を削除します。
    8. メモ
    • ［土木］－［ハッチング］で入れた塗潰しは、［土木］－［ハッチング］－［中抜き］で中を抜いてください。
