Q：別々の《建設CAD》のファイルを1つにまとめるにはどうしたらよいですか。
A：［ファイル］－［工事の合成］でまとめられます。
開いている《建設CAD》データ（MSSファイル）に、別の《建設CAD》データを取り込んで1つにしてください。

操作方法

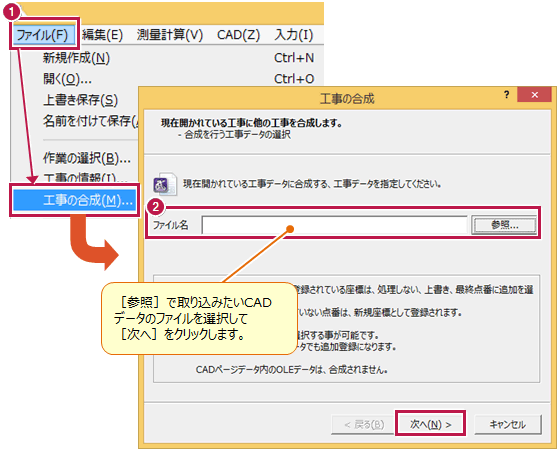

  1. 元になる《建設CAD》データを開いて［ファイル］－［工事の合成］をクリックします。
  2. ［参照］で取り込みたいCADデータのファイルを選択して［次へ］をクリックします。

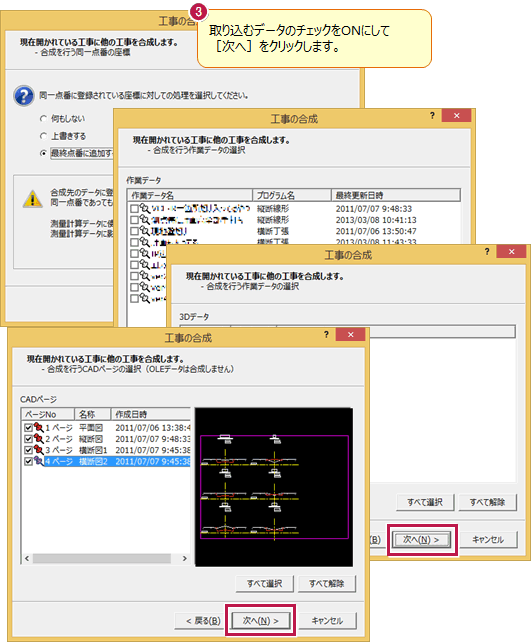

  3. 座標データ、測量計算の作業データ、3Dデータ、CAD図面データの順で選択画面が表示されますので、取り込むデータのチェックをONにして［次へ］をクリックします。

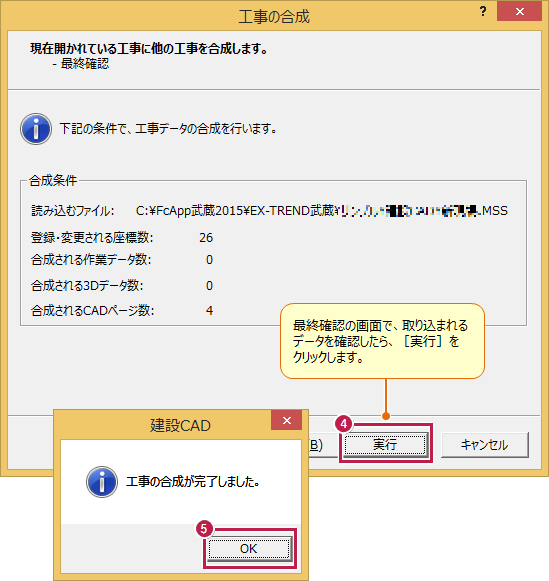

  4. 最終確認で取り込まれるデータを確認したら［実行］をクリックします。
  5. 合成が完了すると、確認のメッセージが表示されますので［OK］をクリックします。
