| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000360 | 更新日 | 2018/04/10 |
Q：線や文字などの重複図形を、一括で削除することはできますか。
A：ペン、レイヤ、線種、カラー、縮尺などの属性が同一の場合は、［土木］－［チェック］－［CAD製図基準チェック］で可能です。
操作方法

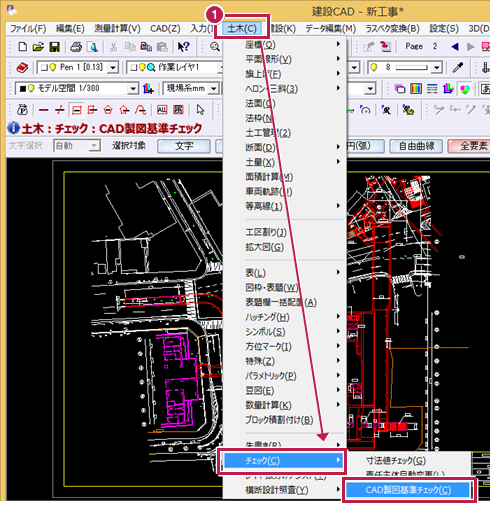

- ［土木］－［チェック］－［CAD製図基準チェック］をクリックします。

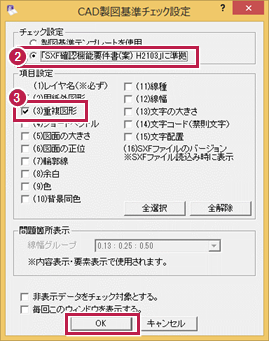

- ［チェック設定］グループで［「SXF確認機能要件書（案）H2103」に準拠］を選択します。
- ［項目設定］グループで［（3）重複図形］のみONにして［OK］をクリックします。

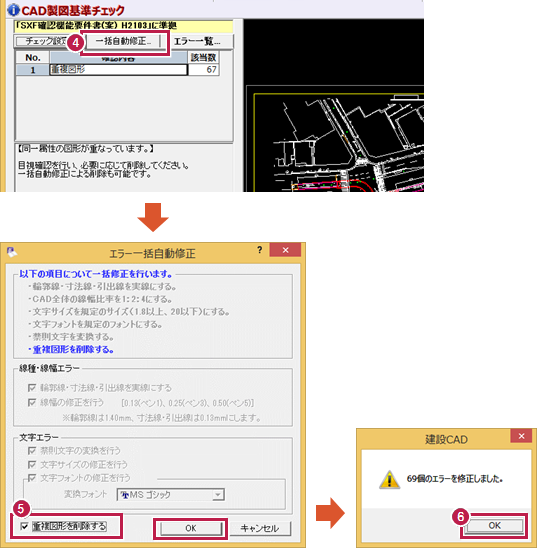

- 重複図形が抽出されたら［一括自動修正］をクリックします。
- ［エラー一括自動修正］ダイアログで［重複図形を削除する］をONにして［OK］をクリックします。
- メッセージを確認して［OK］をクリックします。
メモ
- ［土木］－［チェック］－［CAD製図基準チェック］を使用するには、オプションプログラムの［CAD製図基準アシスト］が必要です。
- 重複線については、［データ編集］－［サーチ］－［重複線］で一本化できます。
