Q：《建設CAD》で、自由曲線で囲まれた図形の面積を確認するにはどうしたらよいですか。。
A：自由曲線を含む要素で構成された閉合図形は、そのままでは面積計測ができません。自由曲線を分解して連続線にしたあとで面積計測をおこなってください。
操作方法

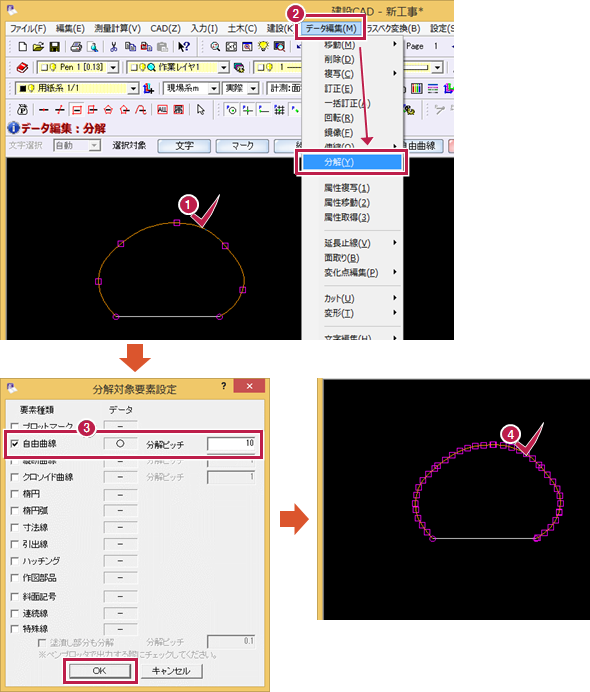

- 自由曲線をクリックします。
- ［データ編集］－［分解］をクリックします。
- ［自由曲線］のチェックをONにして［分解ピッチ］を入力し［OK］をクリックします。
- 自由曲線をクリックして分解されたことを確認します。
- ［ツール：計測：面積］をクリックします。
（または［ツール］－［計測］の［面積］をクリックします。） - 入力モード［閉合図形］にして計測する図形をクリックします。
面積が計測されます。
